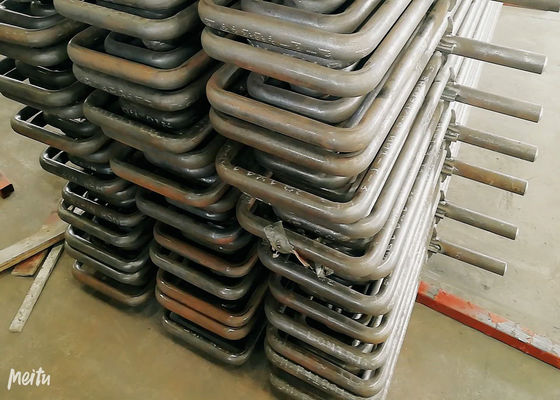

आईएसओ मानक के साथ मोटा स्टेनलेस स्टील सुपरहीटर और रेहटर

आईएसओ मानक के साथ मोटा स्टेनलेस स्टील सुपरहीटर और रेहटर

उत्पाद का परिचय

• सुपरहाइटर बॉयलर के सबसे महत्वपूर्ण भागों में से एक हैं जो हीट एक्सचेंज दक्षता में सुधार करते हैं। बॉयलर में, बिजली संयंत्र की दक्षता में सुधार के लिए सुपरहीटेड स्टीम के एक निश्चित तापमान पर संतृप्त भाप को गर्म करने के लिए सुपरहीटर की भूमिका है। संक्षेप में, पुनरावर्तक सुधार करता है थर्मल पावर प्लांट की पुनर्चक्रण क्षमता। सुपरहेटर अपने संतृप्ति बिंदु के ऊपर भाप का तापमान है।
• रेहटर मूल रूप से एक सुपरहीटर होता है, जो टरबाइन के उच्च दबाव वाले चरण से भाप को गर्म करने का कारण बनता है। पुन: स्टीम टरबाइन के निम्न दबाव स्तर पर भेजा जाता है। उच्च दबाव और कम दबाव वाले टरबाइन के बीच भाप को गर्म करने से, विद्युत संयंत्र चक्र की विद्युत दक्षता को 40 प्रतिशत से अधिक तक बढ़ाया जा सकता है। बड़े रिसाइकल पर री-रिसाइक्लिंग का उपयोग किया जाता है क्योंकि यह केवल बड़े बिजली संयंत्रों में आर्थिक रूप से व्यवहार्य है।

विस्तृत विवरण

• सुपरहीटर

आम तौर पर 30 ~ 60 मिमी। सबसे सामान्य प्रकार का प्रवाह सुपरहॉट सर्पेन्टाइन ट्यूब होता है। इसमें एक अधिक सघन ट्यूब समूह होता है, इसे सजाने में 450 ~ 1000 ℃ ग्रिप गैस तापमान, ऊर्ध्वाधर और लेटरल अपरदन की ग्रिप गैस होती है। मुख्य रूप से फ्ल्यू गैस संवहन द्वारा ऊष्मा को पाइप में स्थानांतरित करता है, और कुछ ऊष्मा विकिरण द्वारा अवशोषित हो जाती है। प्लेट-प्रकार के सुपरहीटर में ट्यूब स्क्रीन की बहुलता होती है, जो भट्टी के ऊपरी भाग में या आउटलेट पर, विकिरण से संबंधित होती है। सेमी-रेडिएशन टाइप सुपरहीटर। पूर्व भट्टी की आंच से रेडिएंट को अवशोषित करता है, जबकि बाद वाला भी कुछ संवहन ऊष्मा को अवशोषित करता है। 10 एमपीए से ऊपर के पावर स्टेशन के बॉयलर में, स्क्रीन प्रकार और सर्पिन प्रकार के सुपरहीटर का उपयोग आमतौर पर गर्मी अवशोषण को बढ़ाने के लिए किया जाता है। भट्ठी की भीतरी दीवार पर लगाया जाने वाला सुपरहैटर रेडिएंट सुपरहैटर है, जिसका उपयोग बहुत कम किया जाता है। भट्ठी की दीवार और संवहन fl की दीवार बनाने के लिए बड़ी क्षमता वाले पावर स्टेशन बॉयलर में वॉल-माउंटेड सुपरहीटर का उपयोग किया जाता है।ue। तस्वीर कई सुपरहीटर की व्यवस्था को दिखाती है। सुपरहीटर के साथ छोटी क्षमता वाले औद्योगिक बॉयलरों को केवल सिंगल स्टेज सुपरहीटर के साथ आवश्यकताओं को पूरा किया जा सकता है।

• पुनरावर्तक

रिहाइटर लेआउट सुपरहाइटर लेआउट का अनुसरण करता है, जिसमें संवहन, विकिरण और अर्ध-विकिरण शामिल हैं।
संवहन पुनरावर्तक में रिवर्स फ्लो, डाउनस्ट्रीम प्रवाह और मिश्रित प्रवाह, एकल कॉइल, डबल कॉइल, मल्टी-कॉइल, समानांतर और कंपित, ऊर्ध्वाधर और क्षैतिज प्रकार, सामने की दीवार के समानांतर और सामने की दीवार पर लंबवत है। कंक्रीट रिहाइटर मुख्य रिहैटर है कि संवहन गर्मी को अवशोषित करता है।
रेडिएंट रेहटर भट्ठी विकिरण को अवशोषित करने वाले रिहाइटर को संदर्भित करता है।
अर्ध-दीप्तिमान रिहाइटर (प्लेट सुपरहीटर) उन रिहाइटरों को संदर्भित करता है जो भट्ठी से अधिक विकिरण को अवशोषित करते हैं (कुल ताप का 1/2 से अधिक)।
पुनरावर्तक का भौतिक चयन सिद्धांत सुपरहीटर के समान है।चूंकि रिहिंग स्टीम शीतलन क्षमता में सुपरहीटर से हीन होता है, इसलिए डिजाइन दीवार का तापमान आमतौर पर समान तापमान स्तर के सुपरहीटर की तुलना में अधिक होता है। उच्च तापमान रिहेटर्स की मुख्य नलिकाएं आमतौर पर मिश्र धातु इस्पात से बनी होती हैं (धातु ट्यूब में मिश्र धातु 5% से अधिक होती है। तत्वों)। उदाहरण के लिए, 12CrlMoV, स्टील 102, sa213-t91, sa213-tp304, sa213-tp347, आदि।

वर्गीकरण

कार्यशाला

कंपनी की जानकारी

एचडी बॉयलर 1985 में स्थापित, झांगजीगांग हुआ डोंग बॉयलर कं, लिमिटेड (एचडी बॉयलर के रूप में व्यापार), एक पेशेवर औद्योगिक निर्माता है, जो उपयोगिता बॉयलर, औद्योगिक बॉयलर, एचआरएसजी बॉयलर और सभी प्रकार के बॉयलर भागों का उत्पादन करता है, जैसे कि वॉटरवॉल पैनल, अर्थशास्त्री। , एयर प्रीहीटर्स, सुपरहिटर्स, हेडर, स्पाइरल फिन ट्यूब, एच-फिन ट्यूब, हीट पाइप आदि। एचडी बॉयलर डोंग लाई इंडस्ट्रियल पार्क, झांग जिया गैंग सिटी के पूर्वी उपनगर में स्थित है।प्लांट का स्थान शंघाई पोर्ट या 60 किमी स्टेट रोड से सुजौ या वूशी तक लगभग 150 किमी एक्सप्रेसवे है, परिवहन सभी दिशाओं में आसानी से और जल्दी से फैलता है।
