उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HD BOILER |
प्रमाणन: | ISO9001 , SGS , TUV , ASME , EN |
मॉडल संख्या: | ताप क्षेत्र |
न्यूनतम आदेश मात्रा: | एक सेट |
---|---|
मूल्य: | Negotiable |
पैकेजिंग विवरण: | समुद्री यात्रा योग्य पैकिंग |
प्रसव के समय: | 50 ~ 100 दिन |
भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन, मनीग्राम |
आपूर्ति की क्षमता: | 1500 टन / महीना |
ईंधन: | कोयला | प्रकार: | ऊर्जा की बचत |
---|---|---|---|
आकार: | स्वनिर्धारित | प्रयोग: | उद्योग |
सतह का उपचार: | चित्रित | दबाव: | उच्च निम्न |
संरचना: | आग / पानी की नली | सामग्री: | कार्बन स्टील / स्टेनलेस स्टील आदि |
हाई लाइट: | संवहन सुपरहाइटर,पावर प्लांट में पुनरावर्तक |

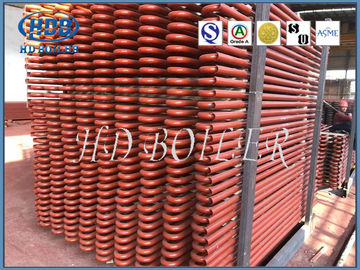

स्टेनलेस स्टील सामग्री सुपरहीटर और reheater zhangjiagang HD बॉयलर कारखाना
विवरण
सुपरहाइटर एक बॉयलर का एक हिस्सा है जो संतृप्ति तापमान से ओवरहीटिंग तापमान तक भाप को गर्म करता है।इसे एक स्टीम सुपरहीटर भी कहा जाता है। सुपरहाइटर को हीट ट्रांसफर मोड के अनुसार संवहन प्रकार, रेडियल प्रकार और अर्ध-रेडियल प्रकार में विभाजित किया जा सकता है; संरचना की विशेषताओं के अनुसार, इसे सर्पाइन पाइप प्रकार, स्क्रीन प्रकार, दीवार में विभाजित किया जा सकता है। प्रकार और दीवार प्रकार। वे समानांतर पाइप और इनलेट और आउटलेट मैनिफोल्ड से बने होते हैं।
अधिकांश औद्योगिक बॉयलरों में सुपरहिटर्स नहीं होते हैं क्योंकि कई औद्योगिक प्रक्रियाओं और रहने की सुविधाओं के लिए केवल संतृप्त भाप की आवश्यकता होती है। पावर स्टेशनों, लोकोमोटिव और मरीन बॉयलरों में, सुपरहाइटर आमतौर पर पूरे स्टीम पावर प्लांट की परिसंचारी थर्मल दक्षता में सुधार करने के लिए स्थापित किया जाता है।
सुपरहिटेड स्टीम का उपयोग करने वाला HDB स्टीम टरबाइन के एग्जॉस्ट स्टीम में नमी की मात्रा को कम कर सकता है। बॉयलर पर सुपरहीटेड स्टीम टेम्परेचर प्रेशर, वाष्पीकरण, स्टील और हाई टेम्परेचर रेसिस्टेंस परफॉर्मेंस और स्टील के फ्यूल प्राइस की तुलना, पावर प्लांट बॉयलर के लिए बॉयलर में सामान्य तौर पर होता है। लगभग 450 ℃, 4 मिलियन mpa; 540 ~ 570 ℃ के लिए 10 मिलियन mpa बॉयलर से अधिक। पावर स्टेशन बॉयलर के मुट्ठी भर में उच्च सुपरहीट भाप तापमान (या 650 ℃ तक) भी है।
विवरण
•सुपरहिटिंग समग्र दक्षता को बढ़ाती है और साथ ही टरबाइन के अंतिम चरणों में बहुत अधिक संक्षेपण से बचती है जो ब्लेड के क्षरण से बचाती है।
• भट्ठी से दहन गैसों की गर्मी भाप से नमी को हटाने और भाप को सुपरहीट करने के लिए उपयोग की जाती है।
• सुपर-हीटर में एक या एक से अधिक रिटर्न मोड़ के साथ समानांतर में कई ट्यूब सर्किट होते हैं, हेडर के बीच जुड़े होते हैं।
• उच्च तापमान पर गर्म गैसों से वाष्प तक वाष्प में स्थानांतरित किया जाता है।
• इसलिए सुपरहाइटर के प्रोमरी सेक्शन को ट्यूब फ्लो की टेम्परिंग को कम करने के लिए समानांतर प्रवाह में काउंटरफ्लो और सेकेंडरी सेक्शन में व्यवस्थित किया जाता है।
सिद्धांत
•सुपरहीटर का सिद्धांत बॉयलर के स्टीम जनरेट करने वाली ट्यूब के समान है।
• उच्च तापमान पर गर्म गैसें सुपरहीटर ट्यूबों पर तैरती हैं और भाप के तापमान को बढ़ाती हैं जो कि सुपरहीटर और गैस वेग को छोड़कर गैस के निकास पर निर्भर करता है।
मतभेद
प्रकार | लाभ | नुकसान | सहायक विधि |
पेंडेंट प्रकार | 1. संरचनात्मक समर्थन की पुष्टि करें | 1. संघनित भाप द्वारा प्रवाह रुकावट 2. तल में जमा होने वाले पानी को शुद्ध करने के लिए धीमी गति से पुनः आरंभ करने की आवश्यकता होती है। | ऊपर से समर्थित |
उलटा-टाइप | 1. संघनित भाप की जल निकासी | 1. संरचनात्मक कठोरता में कमी, विशेष रूप से उच्च गति गैस प्रवाह में | नीचे से समर्थित |
क्षैतिज-प्रकार | 1. उचित जल निकासी 2. अच्छा संरचनात्मक कठोरता। | 1. वे प्रत्यक्ष रूप से फ्लैम नहीं देखते हैं इसलिए वे मुख्य रूप से संवहन प्रकार से हैं | आमतौर पर मुख्य भट्ठी के समानांतर ऊर्ध्वाधर गैस नलिकाओं में समर्थित है। |
कार्यों
1. सुपरहेटर सुपरहिटेड स्टीम उपकरण के एक निश्चित तापमान में गरम किया गया संतृप्त भाप है।
2. संतृप्त भाप को सुपरहीट स्टीम में गर्म करने के बाद, भाप टरबाइन में भाप की कार्य क्षमता में सुधार किया जाता है, अर्थात, भाप टरबाइन में भाप की उपयोगी थैलीपी बढ़ जाती है, जिससे ताप इंजन की चक्र दक्षता में सुधार होता है।
3. इसके अलावा, गर्म भाप को अपनाने से भाप टरबाइन की भाप निकास आर्द्रता को भी कम किया जा सकता है, भाप टरबाइन ब्लेड के क्षय से बचा जा सकता है, और भाप निकास दबाव और स्टीम टरबाइन के सुरक्षित संचालन को और कम करने के लिए अनुकूल परिस्थितियों का निर्माण किया जा सकता है। ।
कंपनी का परिचय
1985 में स्थापित, Zhangjiagang हुआ डोंग बॉयलर कं, लिमिटेड (HD बॉयलर के रूप में व्यापार), बिजली संयंत्र का उत्पादन करता है;औद्योगिक;वयर्थ ऊष्मा;अपशिष्ट भस्मीकरण;बायोमास;कार्बनिक गर्मी वाहक और बिजली भाप बॉयलर।हीटिंग सतहों की एक विस्तृत श्रृंखला के साथ युग्मित, एचडी बॉयलर बॉयलर के डिजाइन भागों सहित बॉयलर डिजाइन, निर्माण, स्थापना, रखरखाव और प्रतिस्थापन सहित एक अनूठी सेवा बाजार में लाता है।
1. 200,000 वर्ग मीटर का निर्माण क्षेत्र
2. 150 इंजीनियर
3. 600 कोडेड वेल्डर
4. 60 लाइसेंसधारी निरीक्षक (NDT स्तर- III प्रशिक्षक)
5. डिजाइन और निर्माण बॉयलर के लिए क्लास-ए लाइसेंस
6. आईएसओ 9001: 2008 गुणवत्ता प्रणाली
7. पावर बॉयलरों का ASME सर्टिफिकेट
8. ASME 'S', 'U' और NB स्टाम्प प्राधिकरण
