उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HD Boiler |
प्रमाणन: | ISO9001,ASME,Grade A,SGS,EN |
मॉडल संख्या: | झिल्ली जल दीवार |
न्यूनतम आदेश मात्रा: | 500 टन |
---|---|
मूल्य: | Negotiable |
पैकेजिंग विवरण: | समुद्री यात्रा योग्य पैकिंग |
प्रसव के समय: | तीस दिन |
भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन, डी / पी, मनीग्राम |
आपूर्ति की क्षमता: | 500 टन / महीना |
शर्त: | नया | ईंधन: | कोयला / गैस / कोयला-निकाल / पानी की गर्मी |
---|---|---|---|
प्रकार: | ऊर्जा की बचत | सामग्री: | कार्बन स्टील / स्टेनलेस स्टील आदि |
विशिष्टता: | स्वनिर्धारित | पैकिंग: | आयरन फ्रेम पैकेज |
हाई लाइट: | बॉयलर पानी की दीवार पैनल,बॉयलर पानी की दीवार ट्यूब |

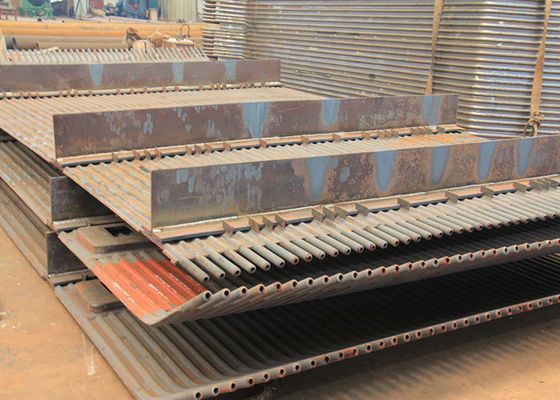

पुनर्नवीनीकरण पानी, ऑटो जलमग्न वेल्डिंग के लिए औद्योगिक बॉयलर पानी की दीवार पैनलों
उत्पाद परिचय
वॉटर वॉल पैनलों का उपयोग आधुनिक दिन बॉयलर में उनके गैस तंग प्रकृति के कारण गर्मी के नुकसान को कम करने और इन्सुलेशन लागत को कम करने के लिए किया जाता है।हम ऑटोमैटिक फिन टू ट्यूब वेल्डिंग मशीन और बड़े ट्यूब पैनल बेंडर्स का उपयोग करके वाटर वॉल पैनल्स को पैनल के वांछित आकार को प्राप्त करने के लिए तैयार करते हैं जिसमें स्टब वेल्डेड टू हेडर हो सकते हैं।हम पैनलों में एकीकृत मैनहोल उद्घाटन के साथ पैनलों की आपूर्ति करते हैं।
उत्पाद वर्णन
भट्ठी के चारों ओर पानी की दीवार की पाइप खड़ी होती है, और इसका मुख्य कार्य उच्च तापमान वाली ग्रिप गैस से बड़ी मात्रा में उज्ज्वल ऊष्मा को सोखना होता है, और साथ ही साथ स्लैग और उच्च तापमान वाली फ्ल्यू गैस की क्षति को कम करना है। भट्ठी की दीवार से और भट्ठी की दीवार की रक्षा करें। पानी-दीवार ट्यूब का निचला सिरा निचले एकत्रित बॉक्स से जुड़ा होता है, जो अवरोही पाइप के माध्यम से पॉट बैरल के पानी की जगह से जुड़ा होता है।ऊपरी छोर सीधे ऊपरी पॉट बैरल से जुड़ा हुआ है, या भाप पाइप के माध्यम से ऊपरी संग्रह बॉक्स से जुड़ा हुआ है और पॉट बैरल से जुड़ा हुआ है, जिससे जल-दीवार का जल परिसंचरण तंत्र बनता है।
पानी की दीवार ट्यूब आमतौर पर नहीं को गोद लेती है।10 या नहीं।51 ~ 76 मिमी के बाहरी व्यास और 3.5 ~ 6.0 मिमी की दीवार मोटाई के साथ 20 सीमलेस स्टील ट्यूब। पाइप के केंद्र के बीच की दूरी आमतौर पर पाइप के बाहरी व्यास का 1 है। 2 ~ 2 बार, प्रकाश ट्यूब और फिन ट्यूब । औद्योगिक बॉयलर में आमतौर पर प्रकाश ट्यूब पानी की दीवार का उपयोग किया जाता है। भट्ठी की दीवार के वजन को कम करने के लिए, जल्दी से लोड होने वाले बॉयलर के लिए झिल्ली वाले पानी को ठंडा करने वाली दीवार बनाने के लिए अक्सर फ़ाइन ट्यूब का उपयोग किया जाता है, जो भट्ठी की दीवार की रक्षा कर सकती है। अधिक अच्छी तरह से, भट्ठी की दीवार के तापमान को काफी कम कर देता है, और भट्ठी की दीवार के वजन और मोटाई को कम करता है।
पानी की दीवार ट्यूब आम तौर पर ऊपरी हिस्से में, नि: शुल्क विस्तार के निचले हिस्से में तय की जाती है। पानी की दीवार ट्यूब के ऊपरी संग्रह बॉक्स को ब्रैकेट पर तय किया जाता है या ऊपरी बर्तन बैरल से जुड़ा होता है, और निचले संग्रह बॉक्स द्वारा निलंबित किया जाता है पानी की दीवार ट्यूब। पानी की दीवार ट्यूब हुक द्वारा क्षैतिज दिशा के साथ स्थानांतरित करने के लिए सीमित है, ताकि यह केवल ऊपर और नीचे स्लाइड कर सके।
पानी की दीवार के पाइप को जोड़ने वाले ऊपरी और निचले एकत्रित बक्से बड़े व्यास के साथ सीमलेस स्टील पाइप से बने होते हैं। एकत्रित बॉक्स के सभी छोरों को स्केल हटाने के लिए हाथ के छेद के साथ प्रदान किया जाता है। निचले संग्रह बॉक्स को एक नियमित सीवेज पाइप के साथ भी प्रदान किया जाता है। बॉयलर के पानी में जमा स्लैग को हटा दें और बॉयलर के खाली होने पर इस्तेमाल किया जाए।
लाभ
1. फर्नेस दीवार को सील करना और दहन कक्ष में हवा के रिसाव को कम करना।
2. दहन कक्ष में पूरा पानी ठंडा करें, जो तीव्र दहन के मामले में कोकिंग को रोकने के लिए अनुकूल है।
3. छोटे गर्मी भंडारण क्षमता के साथ, दहन कक्ष जल्दी से गर्म हो जाता है और जल्दी से ठंडा हो जाता है, जो बॉयलर के शुरू होने और बंद होने के ठंडा समय को छोटा कर सकता है।
4. यह ट्यूब-बिछाने भट्टी की दीवार का उपयोग करने के लिए उपयुक्त है, ताकि बॉयलर फ्रेम के भार को कम करने और निलंबन की सुविधा मिल सके।
5.com प्रकाश पाइप के साथ, पाइप की गर्मी अवशोषण क्षमता में सुधार हुआ है।
6. बॉयलर भागों के पूर्व-विधानसभा की डिग्री को सुविधाजनक और स्थापना कार्यभार को कम करें।
उत्पाद विवरण
नाम | झिल्ली पानी पैनल |
सामग्री | कार्बन स्टील, मिश्र धातु, स्टेनलेस स्टील |
ट्यूब का आकार | Φ38 - 76 मिमी, या आवश्यकता के रूप में |
मानक | आईएसओ, एएसएमई |
नमूना | जड़ा हुआ |
आवेदन | बॉयलर दहन कक्ष के चारों ओर स्थित है |
विशेषताएं
1. लागू सामग्री जानकारी के साथ शक्ति गणना रिपोर्ट;
2. स्टील प्लेट, ट्यूब और वेल्डिंग रॉड की 100% एनडीटी (गैर-विनाशकारी निरीक्षण) रिपोर्ट;
3. 100% एक्स-रे निरीक्षण रिपोर्ट (वेल्डिंग सीम): पूरे बॉयलर की गुणवत्ता सुनिश्चित करने के लिए;
4. हाइड्रोलिक परीक्षण रिपोर्ट: मानक काम के दबाव और सुरक्षा सुनिश्चित करें।
लाभ
1. फर्नेस दीवार को सील करना और दहन कक्ष में हवा के रिसाव को कम करना।
2. दहन कक्ष में पूर्ण जल शीतलन को स्थिर करें, जो तीव्र दहन की स्थिति के तहत कोकिंग को रोकने के लिए अनुकूल है।
3. कम गर्मी भंडारण क्षमता, तेजी से हीटिंग और दहन कक्ष के शीतलन, जो बॉयलर के ठंडा होने के समय को शुरू और रोकना छोटा कर सकता है।
4. यह ट्यूब-बिछाने भट्ठी की दीवार का उपयोग करने के लिए उपयुक्त है, जो बॉयलर फ्रेम के भार को कम करता है और निलंबन की सुविधा देता है।
5.com प्रकाश पाइप के साथ, पाइप की गर्मी अवशोषण क्षमता में सुधार हुआ है।
6. बॉयलर घटकों के प्री-असेंबली डिग्री का परीक्षण करें, स्थापना कार्यभार को सुविधाजनक और कम करें।
प्रमाणपत्र
HD बॉयलर क्लास की सुविधा में सबसे अच्छा प्रदान करता है, जिसमें शामिल हैं
