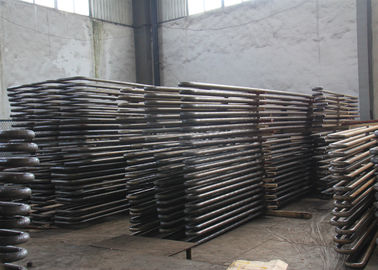

औद्योगिक सीएफबी बॉयलर के लिए बॉयलर पार्ट्स वेल्डिंग वेल्डिंग सुपरहिट और रेहटर हीट एक्सचेंजर

औद्योगिक सीएफबी बॉयलर के लिए स्पेयर बॉयलर पार्ट्स वेल्डिंग सुपरहीटर और रीहीटर हीट एक्सचेंजर


सुपरहीटर और रिहीटर का उत्पाद विवरण

सुपरहीटर बॉयलर का एक हिस्सा है जो भाप को संतृप्ति तापमान से अधिक गरम करने वाले तापमान तक गर्म करता है।इसे स्टीम सुपरहीटर भी कहा जाता है। सुपरहीटर को गर्मी हस्तांतरण मोड के अनुसार संवहनी प्रकार, रेडियल प्रकार और अर्ध-रेडियल प्रकार में विभाजित किया जा सकता है; संरचना की विशेषताओं के अनुसार, इसे सर्पिन पाइप प्रकार, स्क्रीन प्रकार, दीवार में विभाजित किया जा सकता है प्रकार और दीवार के प्रकार। वे समानांतर पाइप और इनलेट और आउटलेट मैनिफोल्ड से बने होते हैं।

अधिकांश औद्योगिक बॉयलरों में सुपरहीटर नहीं होते हैं क्योंकि कई औद्योगिक प्रक्रियाओं और रहने की सुविधाओं के लिए केवल संतृप्त भाप की आवश्यकता होती है। पावर स्टेशनों, लोकोमोटिव और समुद्री बॉयलरों में, सुपरहीटर आमतौर पर पूरे स्टीम पावर प्लांट की परिसंचारी थर्मल दक्षता में सुधार करने के लिए स्थापित किया जाता है।

सुपरहीटेड स्टीम का उपयोग स्टीम टर्बाइन के एग्जॉस्ट स्टीम में नमी की मात्रा को कम कर सकता है। बॉयलर सुपरहीटेड स्टीम टेम्परेचर प्रेशर, वाष्पीकरण, स्टील और उच्च तापमान प्रतिरोधी प्रदर्शन और स्टील की ईंधन कीमत की तुलना पर निर्भर करता है, पावर प्लांट बॉयलर के लिए, बॉयलर सामान्य रूप से लगभग है ४५० ℃, ४ मिलियन mpa; ५४० ~ ५७० ℃ के लिए १० मिलियन से अधिक mpa बॉयलर। मुट्ठी भर पावर स्टेशन बॉयलर में भी उच्च सुपरहीट स्टीम तापमान (या ६५० ℃ तक) भी होता है।


विवरणसुपरहीटर और रीहीटर का

• सुपरहीटिंग समग्र दक्षता बढ़ाती है और साथ ही टरबाइन के अंतिम चरणों में बहुत अधिक संघनन से बचाती है जो ब्लेड के क्षरण से बचाती है।
• भट्टी से दहन गैसों की गर्मी का उपयोग भाप से नमी को हटाने और भाप को अत्यधिक गर्म करने के लिए किया जाता है।
• सुपर-हीटर्स में हेडर के बीच जुड़े एक या अधिक रिटर्न बेंड के साथ समानांतर में कई ट्यूब सर्किट होते हैं।
• गर्म गैसों से सुपरहीटर में वाष्प में गर्मी उच्च तापमान पर स्थानांतरित हो जाती है।
• इसलिए सुपरहीटर के प्रोमरी सेक्शन को काउंटरफ्लो में और सेकेंडरी सेक्शन को समानांतर प्रवाह में व्यवस्थित किया जाता है ताकि ट्यूब की दीवार के तापमान को कम किया जा सके।

मतभेदसुपरहीटर और रीहीटर का


आवेदनसुपरहीटर और रीहीटर का

संतृप्त भाप को गर्म करने के लिए उपयोग, भाप का तापमान 900 डिग्री सेल्सियस तक हो सकता है।
बिजली उत्पादन बढ़ाने के लिए सुपरहीटर क्षमता उन्नयन



कार्योंसुपरहीटर और रीहीटर का

1, सुपरहीटर संतृप्त भाप है जिसे सुपरहीटेड स्टीम उपकरण के एक निश्चित तापमान में गर्म किया जाता है।

2. संतृप्त भाप को अत्यधिक गर्म भाप में गर्म करने के बाद, भाप टरबाइन में भाप की कार्य क्षमता में सुधार होता है, अर्थात भाप टरबाइन में भाप की उपयोगी थैलीपी बढ़ जाती है, जिससे ऊष्मा इंजन की चक्र दक्षता में सुधार होता है।

3. इसके अलावा, गर्म भाप को अपनाने से भाप टरबाइन की भाप निकास आर्द्रता भी कम हो सकती है, भाप टरबाइन ब्लेड के क्षरण से बच सकती है, और भाप के निकास दबाव को और कम करने और भाप टरबाइन के सुरक्षित संचालन के लिए अनुकूल परिस्थितियों का निर्माण कर सकती है।
