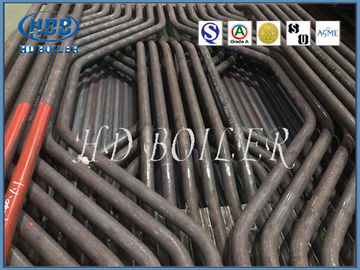

हीट एक्सचेंज, आईएसओ / ASME प्रमाणन के लिए पावर प्लांट बॉयलर मेम्ब्रेन वॉटर वॉल

हीट एक्सचेंज, आईएसओ / एएसएमई प्रमाणन के लिए उच्च कुशल झिल्ली पावर प्लांट बॉयलर वॉटर वॉल पैनल्स

उत्पाद परिचय

"वाटर वॉल पाइप" का पूरा नाम, "वाटर वॉल" का पुराना नाम, जिसे "राइजिंग पाइप" भी कहा जाता है। आमतौर पर भट्ठी की दीवार की भीतरी दीवार पर लंबवत रखी जाती है, इसका उपयोग मुख्य रूप से उत्सर्जित उज्ज्वल गर्मी को अवशोषित करने के लिए किया जाता है। भट्ठी में लौ और उच्च तापमान ग्रिप गैस। यह सभी प्रकार के आधुनिक बॉयलरों की वाष्पीकरण हीटिंग सतह का मुख्य प्रकार है और बॉयलर जल परिसंचरण लूप का मूल घटक है। भट्ठी की दीवार की शीतलन और सुरक्षा दोनों के कारण, इसलिए नाम .

पानी की दीवार को मूल रूप से गर्म करने के लिए नहीं, बल्कि उच्च तापमान क्षति से भट्ठी को ठंडा करने के लिए डिज़ाइन किया गया था। बाद में, इसके अच्छे हीट एक्सचेंज फ़ंक्शन के कारण, इसने धीरे-धीरे स्टीम ड्रम को बॉयलर के मुख्य हीटिंग भाग के रूप में बदल दिया।

बाष्पीकरणीय ताप सतह, जो बॉयलर कक्ष की भीतरी दीवार पर रखी जाती है और इसमें कई समानांतर पाइप होते हैं। पानी की दीवार का कार्य भट्ठी कक्ष में उच्च तापमान लौ या ग्रिप गैस की उज्ज्वल गर्मी को अवशोषित करना, भाप या गर्म पानी उत्पन्न करना है। पाइप में, और भट्ठी की दीवार की रक्षा के लिए भट्ठी की दीवार के तापमान को कम करें। एक बड़ी क्षमता वाले बॉयलर में, भट्ठी में लौ का तापमान बहुत अधिक होता है, गर्मी विकिरण की तीव्रता बहुत बड़ी होती है। चालीस से पचास प्रतिशत या अधिक बॉयलर में गर्मी पानी की दीवार द्वारा अवशोषित होती है। कुछ छोटी क्षमता वाले बॉयलरों को छोड़कर, आधुनिक वॉटर ट्यूब बॉयलर वाष्पीकरण की मुख्य हीटिंग सतह के रूप में वाटर कूलिंग वॉल को लेते हैं।

उत्पादन

एचडीबी मेम्ब्रेन टाइप वॉल लाइट पाइप और फ्लैट स्टील स्ट्रक्चर की स्क्रीन वेल्डिंग विधि का निर्माण करती है, मेम्ब्रेन टाइप वॉल लाइट पाइप और फ्लैट स्टील स्ट्रक्चर की वेल्डिंग प्रक्रिया मुख्य रूप से इस प्रकार है:

1. अत्यंत सक्रिय गैस परिरक्षित वेल्डिंग का स्वचालित संलयन

सुरक्षात्मक गैस के मिश्रित समूह को (Ar)85% ~ 90%+(CO2)15% ~ 10% में विभाजित किया गया है।उपकरण में, पाइप और फ्लैट स्टील को ऊपरी और निचले रोलर्स द्वारा दबाया जाता है और आगे ले जाया जाता है।ऊपर और नीचे एक साथ वेल्डिंग के लिए कई वेल्डिंग गन का उपयोग किया जा सकता है।

2. तार जलमग्न चाप वेल्डिंग

यह उपकरण फिक्स्ड फ्रेम वेल्डिंग वर्कस्टेशन से संबंधित है, मशीन टूल में स्टील पाइप और फ्लैट स्टील पोजिशनिंग, क्लैम्पिंग, फीडिंग, वेल्डिंग और फ्लक्स की स्वचालित रिकवरी आदि का कार्य होता है। आम तौर पर, यह पूरा करने के लिए 4 या 8 वेल्डिंग गन से लैस होता है। एक ही समय में 4 या 8 पट्टिका वेल्ड की वेल्डिंग। यह तकनीक संचालित करने के लिए सरल है और पाइप और फ्लैट स्टील की सतह पर कोई उच्च आवश्यकता नहीं है।हालाँकि, इसे केवल एक तरफ क्षैतिज स्थिति में वेल्ड किया जा सकता है और एक ही समय में दोनों तरफ वेल्ड नहीं किया जा सकता है।

3. अर्ध-स्वचालित गैस चाप वेल्डिंग

इस विधि के साथ वेल्डिंग करते समय, पाइप स्क्रीन को पहले तैनात और वेल्डेड किया जाएगा, और फिर वेल्डिंग बंदूक के मैनुअल ऑपरेशन द्वारा वेल्डेड किया जाएगा। इस वेल्डिंग विधि का उपयोग ऊपर और नीचे की एक साथ वेल्डिंग के लिए नहीं किया जा सकता है, और निरंतर और महसूस करना मुश्किल है कई वेल्डिंग बंदूकों की एक समान वेल्डिंग, इसलिए वेल्डिंग विरूपण को नियंत्रित करना मुश्किल है। पाइप स्क्रीन वेल्डिंग के लिए अर्ध-स्वचालित गैस आर्क वेल्डिंग का उपयोग करते समय, वेल्डिंग विरूपण को कम करने के लिए वेल्डिंग अनुक्रम के उचित चयन पर ध्यान देना चाहिए। फ्लैट के पट्टिका वेल्ड पाइप स्क्रीन के स्थानीय उद्घाटन पर सील किए गए स्टील और विशेष आकार की पाइप स्क्रीन के पट्टिका वेल्ड जैसे कोल्ड ऐश बकेट और बर्नर नोजल को आमतौर पर अर्ध-स्वचालित संलयन ध्रुवीय गैस परिरक्षित वेल्डिंग द्वारा वेल्डेड किया जाता है।

झिल्ली दीवार ट्यूब स्क्रीन पिघलने वाली अत्यधिक सक्रिय गैस सुरक्षा की स्वचालित वेल्डिंग उत्पादन लाइन दुनिया की सबसे उन्नत झिल्ली दीवार ट्यूब स्क्रीन निर्माण तकनीक और उपकरण है।पाइप फीडिंग, फ्लैट स्टील अनकॉइलिंग, फिनिशिंग, लेवलिंग, वेल्डिंग वगैरह से स्वचालित नियंत्रण प्राप्त किया जा सकता है। ऊपरी और निचले वेल्डिंग गन को एक ही समय में वेल्ड किया जा सकता है, वेल्डिंग विरूपण छोटा है, और लगभग सही करने की कोई आवश्यकता नहीं है वेल्डिंग के बाद, ताकि पाइप स्क्रीन का ज्यामितीय आकार सटीक हो, पट्टिका वेल्ड की गुणवत्ता अच्छी हो, गठन सुंदर हो, वेल्डिंग की गति तेज हो, और उत्पादन क्षमता अधिक हो।

पैरामीटर

लाभ

(1) भट्ठी की दीवार पर झिल्ली जल शीतलन दीवार का सुरक्षात्मक प्रभाव सबसे पूर्ण है, इसलिए भट्ठी की दीवार को केवल आग रोक सामग्री की बजाय इन्सुलेशन सामग्री की आवश्यकता होती है, ताकि भट्ठी की दीवार की मोटाई और वजन बहुत कम हो, सरल हो भट्ठी की दीवार की संरचना, बॉयलर के कुल वजन को कम करती है।

(2) झिल्ली पानी की दीवार में भी अच्छी हवा की जकड़न होती है, जो बॉयलर पर सकारात्मक दबाव दहन की आवश्यकताओं के अनुकूल हो सकती है, स्लैग गठन के लिए आसान नहीं है, कम हवा का रिसाव, धुएं के निकास की गर्मी के नुकसान को कम करता है, बॉयलर की थर्मल दक्षता में सुधार करता है।

(3) इसे निर्माता द्वारा त्वरित और सुविधाजनक स्थापना के लिए घटकों में वेल्ड किया जा सकता है।

(4) बॉयलर की झिल्ली दीवार संरचना का उपयोग, सरल रखरखाव, बॉयलर सेवा जीवन में काफी सुधार किया जा सकता है।

विशेषताएं

1. लागू सामग्री की जानकारी के साथ ताकत गणना रिपोर्ट;
2. स्टील प्लेट, ट्यूब और वेल्डिंग रॉड की 100% एनडीटी (गैर-विनाशकारी निरीक्षण) रिपोर्ट;
3. 100% एक्स-रे निरीक्षण रिपोर्ट (वेल्डिंग सीम): पूरे बॉयलर की गुणवत्ता सुनिश्चित करने के लिए;
4. हाइड्रोलिक परीक्षण रिपोर्ट: मानक कामकाजी दबाव और सुरक्षा सुनिश्चित करें

प्रमाणपत्र

कंपनी का परिचय

1985 में स्थापित, Zhangjiagang हुआ दांग बॉयलर कं, लिमिटेड (HD बॉयलर के रूप में व्यापार), बिजली संयंत्र का उत्पादन करता है;औद्योगिक;वयर्थ ऊष्मा;अपशिष्ट भस्मीकरण;बायोमास;ऑर्गेनिक हीट कैरियर और इलेक्ट्रिक स्टीम बॉयलर।हीटिंग सतहों की एक विस्तृत श्रृंखला के साथ, एचडी बॉयलर बाजार में बॉयलर डिजाइन, निर्माण, स्थापना, रखरखाव और बॉयलर दबाव भागों के प्रतिस्थापन सहित एक अनूठी सेवा लाता है।
