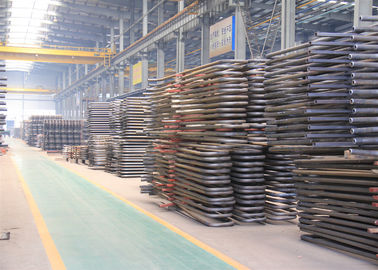

थर्मल पावर प्लांट में संवहनशील दीप्तिमान लटकन सुपरहीटर उच्च तापमान प्रतिरोध

थर्मल पावर प्लांट में संवहनी दीप्तिमान लटकन सुपरहीटर उच्च तापमान प्रतिरोध Temperature


बॉयलर सुपरहीटर . का विवरण

सुपरहीटर बॉयलर का एक हिस्सा है जो भाप को संतृप्ति तापमान से अधिक गरम करने वाले तापमान तक गर्म करता है।इसे स्टीम सुपरहीटर भी कहा जाता है। सुपरहीटर को गर्मी हस्तांतरण मोड के अनुसार संवहनी प्रकार, रेडियल प्रकार और अर्ध-रेडियल प्रकार में विभाजित किया जा सकता है; संरचना की विशेषताओं के अनुसार, इसे सर्पिन पाइप प्रकार, स्क्रीन प्रकार, दीवार में विभाजित किया जा सकता है प्रकार और दीवार के प्रकार। वे समानांतर पाइप और इनलेट और आउटलेट मैनिफोल्ड से बने होते हैं।

अधिकांश औद्योगिक बॉयलरों में सुपरहीटर नहीं होते हैं क्योंकि कई औद्योगिक प्रक्रियाओं और रहने की सुविधाओं के लिए केवल संतृप्त भाप की आवश्यकता होती है। पावर स्टेशनों, लोकोमोटिव और समुद्री बॉयलरों में, सुपरहीटर आमतौर पर पूरे स्टीम पावर प्लांट की परिसंचारी थर्मल दक्षता में सुधार करने के लिए स्थापित किया जाता है।

HDB सुपरहीटेड स्टीम का उपयोग करके स्टीम टर्बाइन के एग्जॉस्ट स्टीम में नमी की मात्रा को कम कर सकता है। बॉयलर सुपरहीटेड स्टीम टेम्परेचर प्रेशर, वाष्पीकरण, स्टील और उच्च तापमान प्रतिरोधी प्रदर्शन और स्टील की ईंधन कीमत की तुलना पर निर्भर करता है, पावर प्लांट बॉयलर के लिए, बॉयलर सामान्य रूप से है लगभग ४५० ℃, ४ मिलियन mpa; ५४० ~ ५७० ℃ के लिए १० मिलियन से अधिक mpa बॉयलर। मुट्ठी भर पावर स्टेशन बॉयलर में भी उच्च सुपरहीट स्टीम तापमान (या ६५० ℃ तक) भी होता है।


बॉयलर सुपरहीटर का विवरण

• सुपरहीटिंग समग्र दक्षता बढ़ाती है और साथ ही टरबाइन के अंतिम चरणों में बहुत अधिक संघनन से बचाती है जो ब्लेड के क्षरण से बचाती है।
• भट्टी से दहन गैसों की गर्मी का उपयोग भाप से नमी को हटाने और भाप को अत्यधिक गर्म करने के लिए किया जाता है।
• सुपर-हीटर्स में हेडर के बीच जुड़े एक या अधिक रिटर्न बेंड के साथ समानांतर में कई ट्यूब सर्किट होते हैं।
• गर्म गैसों से सुपरहीटर में वाष्प में गर्मी उच्च तापमान पर स्थानांतरित हो जाती है।
• इसलिए सुपरहीटर के प्रोमरी सेक्शन को काउंटरफ्लो में और सेकेंडरी सेक्शन को समानांतर प्रवाह में व्यवस्थित किया जाता है ताकि ट्यूब की दीवार के तापमान को कम किया जा सके।


बॉयलर सुपरहीटर का सिद्धांत

• सुपरहीटर का सिद्धांत बॉयलर की भाप उत्पन्न करने वाली नलियों के समान है।
• उच्च तापमान पर गर्म गैसें सुपरहीटर ट्यूबों पर बह जाती हैं और भाप का तापमान बढ़ा देती हैं जिसका परिमाण सुपरहीटर और गैस के वेग को छोड़कर निकास गैस के तापमान पर निर्भर करता है।


बॉयलर सुपरहीटर के अंतर



कार्योंबॉयलर सुपरहीटर का

1. सुपरहीटर संतृप्त भाप है जिसे सुपरहीटेड स्टीम उपकरण के एक निश्चित तापमान में गर्म किया जाता है।

2. संतृप्त भाप को सुपरहिटेड भाप में गर्म करने के बाद, भाप टरबाइन में भाप की कार्य क्षमता में सुधार होता है, अर्थात भाप टरबाइन में भाप की उपयोगी थैलीपी बढ़ जाती है, जिससे ऊष्मा इंजन की चक्र दक्षता में सुधार होता है।

3. इसके अलावा, गर्म भाप को अपनाने से भाप टरबाइन की भाप निकास आर्द्रता भी कम हो सकती है, भाप टरबाइन ब्लेड के क्षरण से बच सकती है, और भाप के निकास दबाव को और कम करने और भाप टरबाइन के सुरक्षित संचालन के लिए अनुकूल परिस्थितियों का निर्माण कर सकती है। .



कंपनी का परिचय

1985 में स्थापित, Zhangjiagang हुआ दांग बॉयलर कं, लिमिटेड (HD बॉयलर के रूप में व्यापार), बिजली संयंत्र का उत्पादन करता है;औद्योगिक;वयर्थ ऊष्मा;अपशिष्ट भस्मीकरण;बायोमास;ऑर्गेनिक हीट कैरियर और इलेक्ट्रिक स्टीम बॉयलर।हीटिंग सतहों की एक विस्तृत श्रृंखला के साथ, एचडी बॉयलर बाजार में बॉयलर डिजाइन, निर्माण, स्थापना, रखरखाव और बॉयलर दबाव भागों के प्रतिस्थापन सहित एक अनूठी सेवा लाता है।

1. 200,000 वर्ग मीटर का निर्माण क्षेत्र
2. 150 इंजीनियर Engineer
3. 600 कोडित वेल्डर
4. 60 लाइसेंस प्राप्त निरीक्षक (एनडीटी स्तर- III प्रशिक्षक)
5. डिजाइन और निर्माण बॉयलर के लिए क्लास-ए लाइसेंस
6. आईएसओ 9001:2008 गुणवत्ता प्रणाली
7. पावर बॉयलरों का एएसएमई प्रमाणपत्र
8. एएसएमई 'एस', 'यू' और एनबी स्टाम्प प्राधिकरण
