हीट एक्सचेंज पार्ट्स बॉयलर पानी की दीवार पिन Industiral / पावर स्टेशन संयंत्र का उपयोग कर के साथ

हीट एक्सचेंज बॉयलर पार्ट पिन-टाइप वॉटर वॉल पैनल्स, इंडस्ट्रियल / पावर स्टेशन प्लांट का उपयोग करना



उत्पाद परिचय

पानी की दीवार के पैनल आमतौर पर भट्ठी की दीवार की आंतरिक सतह पर लंबवत रखे जाते हैं, इसका उपयोग मुख्य रूप से भट्ठी में लौ और उच्च तापमान वाली ग्रिप गैस से उज्ज्वल गर्मी को अवशोषित करने के लिए किया जाता है।यह आधुनिक बॉयलर की बाष्पीकरणीय ताप सतह का मुख्य प्रकार है और बॉयलर के जल परिसंचरण लूप का मूल भाग भी है।दोनों शीतलन और सुरक्षात्मक भट्ठी दीवार भूमिका के कारण, इसलिए नाम।
वाटर-कूलिंग दीवारों को मूल रूप से गर्म करने के लिए नहीं, बल्कि भट्टी को ठंडा करने के लिए डिज़ाइन किया गया था ताकि यह उच्च तापमान पर क्षतिग्रस्त न हो।बाद में, इसके अच्छे हीट एक्सचेंज फ़ंक्शन के परिणामस्वरूप, धीरे-धीरे ड्रम को बॉयलर के मुख्य हीटिंग भागों में बदल दिया गया।
बॉयलर भट्टी की भीतरी दीवार पर कई समानांतर पाइपों से बनी एक बाष्पीकरणीय ताप सतह की व्यवस्था की जाती है।पानी की दीवार की भूमिका भट्ठी में उच्च तापमान की लौ या ग्रिप गैस की तेज गर्मी को अवशोषित करना, पाइप में भाप या गर्म पानी उत्पन्न करना, भट्ठी की दीवार के तापमान को कम करना और भट्ठी की दीवार की रक्षा करना है।बड़ी क्षमता वाले बॉयलर में ज्वाला का तापमान बहुत अधिक होता है और थर्मल विकिरण की तीव्रता बहुत अधिक होती है।बॉयलर में पानी की दीवार द्वारा अवशोषित गर्मी का 40 से 50 प्रतिशत या अधिक होता है।कुछ छोटी क्षमता वाले बॉयलरों के अपवाद के साथ, आधुनिक वॉटर ट्यूब बॉयलर मुख्य बाष्पीकरणीय हीटिंग सतह के रूप में वाटर कूलिंग दीवारों का उपयोग करते हैं।


उत्पाद वर्णन

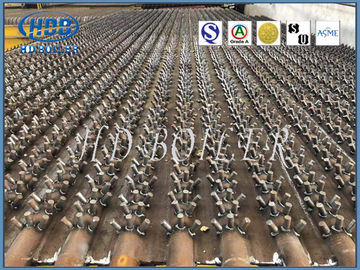

पिन-प्रकार की पानी की दीवार को भेदी ट्यूब पानी की दीवार के रूप में भी जाना जाता है। यह प्रकाश पाइप की सतह पर एक निश्चित लंबाई के गोल स्टील की वेल्डिंग की आवश्यकताओं के अनुसार है, पिन का उपयोग पानी-ठंडा करने वाली दीवार पर मजबूती से हो सकता है आग प्रतिरोधी कोटिंग, बैकफायर्ड ज़ोन, लिक्विड स्लैग पूल और स्लैग स्लग सेक्शन, साथ ही साइक्लोन फर्नेस ट्यूब के निर्माण के लिए। आंतरिक स्क्रू पाइप की पानी की दीवार एक एकल सिर या आंतरिक दीवार पर कई पेचदार खांचे के साथ एक पाइप है। पाइप का। आंतरिक थ्रेडेड पाइप का उपयोग प्राकृतिक परिसंचरण बॉयलर के उच्च ताप भार क्षेत्र या प्राकृतिक परिसंचरण बॉयलर में उच्च वाष्पीकरण दर के साथ वाटर-कूल्ड दीवार पाइप अनुभाग में किया जाता है। जब वर्कपीस आंतरिक पेंच पाइप में प्रवाह होता है, मजबूत गड़बड़ी होगी, जिससे सोडा पानी के मिश्रण में पाइप की दीवार पर पानी का दबाव होगा, और बुलबुले को दीवार की सतह से अलग होने के लिए मजबूर किया जाएगा और पानी से दूर ले जाया जाएगा, इस प्रकार भाप फिल्म के गठन को नुकसान पहुंचाएगा, जिससे डिटेरियो को रोका जा सकेगा।उबलते गर्मी हस्तांतरण और पानी ठंडा करने वाली पाइप की दीवार के तापमान को कम करने का राशन।

डबल एक्सपोजर वॉटर वॉल भट्ठी की ऊंचाई के साथ व्यवस्थित पानी की दीवार को संदर्भित करता है, जो दोनों तरफ विकिरण गर्मी को अवशोषित कर सकता है। इसका उपयोग बड़ी क्षमता वाले बॉयलरों में किया जाता है। पानी की दीवार सामग्री आमतौर पर कार्बन स्टील होती है। 14 एमपीए से ऊपर बॉयलर दबाव है आंशिक रूप से मिश्र धातु इस्पात से बना है। व्यास के बाहर पाइप: प्राकृतिक परिसंचरण बॉयलर आमतौर पर 51 ~ 83 मिमी का उपयोग करते हैं; कई मजबूर परिसंचरण बॉयलर और डीसी बॉयलर आमतौर पर 22 से 60 मिमी का उपयोग करते हैं। प्रत्यक्ष वर्तमान बॉयलर की पानी-ठंडा दीवारें जरूरी नहीं हैं प्राकृतिक परिसंचरण बॉयलरों के समान ही, लेकिन क्षैतिज रूप से घाव या अन्य रूपों में भी हो सकता है। जब पैरामीटर उच्च होते हैं, विशेष रूप से एक बार बॉयलर में, आंतरिक थ्रेडेड पाइप या स्पॉइलर का उपयोग अक्सर गर्मी हस्तांतरण में गिरावट को रोकने के लिए किया जाता है। भट्ठी का उच्च ताप भार क्षेत्र


लाभ

(एल) भट्ठी की दीवार की सीलिंग सुनिश्चित करें और दहन कक्ष में हवा के रिसाव को कम करें।

(2) दहन कक्ष में पूर्ण जल शीतलन का एहसास होता है, जो तीव्र दहन की स्थिति में कोकिंग को रोकने के लिए अनुकूल है।

(3) कम गर्मी भंडारण क्षमता, दहन कक्ष का तेज ताप और शीतलन, जो बॉयलर के शुरू होने और रुकने के शीतलन समय को छोटा कर सकता है।

(4) यह ट्यूब-बिछाने भट्ठी की दीवार का उपयोग करने के लिए उपयुक्त है, जो बॉयलर फ्रेम के भार को बहुत कम करता है और निलंबन की सुविधा प्रदान करता है।

(5) प्रकाश पाइप की तुलना में, पाइप की गर्मी अवशोषण क्षमता में सुधार होता है।

(6) बॉयलर घटकों की पूर्व-असेंबली डिग्री में सुधार, स्थापना कार्यभार को सुविधाजनक और कम करना।


पैरामीटर




विशेषताएं

1. लागू सामग्री की जानकारी के साथ ताकत गणना रिपोर्ट;
2. स्टील प्लेट, ट्यूब और वेल्डिंग रॉड की 100% एनडीटी (गैर-विनाशकारी निरीक्षण) रिपोर्ट;
3. 100% एक्स-रे निरीक्षण रिपोर्ट (वेल्डिंग सीम): पूरे बॉयलर की गुणवत्ता सुनिश्चित करने के लिए;
4. हाइड्रोलिक परीक्षण रिपोर्ट: मानक काम के दबाव और सुरक्षा सुनिश्चित करें


निरीक्षण

1. लागू सामग्री की जानकारी के साथ ताकत गणना रिपोर्ट;
2. स्टील प्लेट, ट्यूब और वेल्डिंग रॉड की 100% एनडीटी (गैर-विनाशकारी निरीक्षण) रिपोर्ट;
3. 100% एक्स-रे निरीक्षण रिपोर्ट (वेल्डिंग सीम): पूरे बॉयलर की गुणवत्ता सुनिश्चित करने के लिए;
4. हाइड्रोलिक परीक्षण रिपोर्ट: मानक काम के दबाव और सुरक्षा सुनिश्चित करें

कार्यशाला
