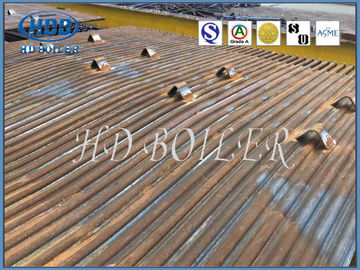

हीट रिकवर बॉयलर मेम्ब्रेन वॉल ट्यूब, चित्रित जल दीवार निर्माण

हीट रिकवर बॉयलर मेम्ब्रेन वॉल ट्यूब, चित्रित जल दीवार निर्माण

बॉयलर मेम्ब्रेन वॉल परिचय

1. मेम्ब्रेन की दीवारें व्यापक रूप से गर्मी विनिमय भाग के रूप में उपयोगिता / बिजली स्टेशनों के लिए बॉयलर में उपयोग की जाती हैं।

2. पानी के पानी की दीवार पैनलों को स्टील ट्यूब और फ्लैटों के साथ जोड़ा गया ताकि एक अच्छा सीलिंग सुनिश्चित करने के लिए और नकारात्मक छिद्रित बॉयलर के वायु रिसाव कारक को कम करने, भट्ठी में दहन की स्थिति में सुधार हो सके।

3. पानी की दीवार दीवार पैनलों विकिरण गर्मी की सतह को बढ़ाने और स्टील की खपत को बचाने के।

उत्पादन

HD बॉयलर पानी की दीवारों को पर्यावरण के अनुकूल आवश्यकता के रूप में जलमग्न-आर्क वेल्डिंग तकनीक का उपयोग करता है।

यह एक अच्छे मजबूत निर्माण और सीलिंग की गारंटी भी दे सकता है।

निर्माण सुविधाएँ

1. पाइप की पंक्ति की चौड़ाई, लंबाई, समतलता और विकर्ण की जाँच करें और समायोजित करें जब संयोजन फ्रेम पर खंडित पाइप पंक्ति को फहराया जाता है। यदि ट्यूब पंक्ति की चौड़ाई निर्दिष्ट आकार से अधिक या कम है, तो फिन हो सकता है एक उपयुक्त लंबाई में कटौती, निर्दिष्ट आकार के लिए समायोजित और फिर फिर से वेल्डेड। जब पाइप पंक्ति का विकर्ण अंतर lOmm से अधिक हो जाता है, तो बड़े आकार के साथ कुछ पाइपों के बीच का पंख विकर्ण अंतर को खत्म करने के लिए पाइपों के बीच की दूरी को कम करने के लिए काटा जा सकता है, और फिर पंखों को वेल्डेड किया जा सकता है। जब पाइप पंक्ति की असमानता स्वीकार्य सीमा से अधिक हो जाती है, तो जैक के शीर्ष दबाव को सही करने के लिए गैन्ट्री फ्रेम का उपयोग किया जा सकता है।

2. पाइप की पंक्ति का बट संयुक्त एक ही पाइप से अलग होता है। एक एकल पाइप का वेल्डिंग जोड़ वेल्डिंग के बाद लगभग 1-2 मिमी सिकुड़ जाता है, जिसका अन्य पाइप पर कोई प्रभाव नहीं पड़ता है। लेकिन पाइप पंक्ति समान नहीं है। पाइप पंक्ति बट वेल्डिंग के दो खंड, यदि वेल्डिंग के अनुक्रम के एक तरफ से दूसरी तरफ, विरूपण के कारण पाइप के अंत तक वेल्डिंग बहुत बड़ी है। तो, बट वेल्डिंग से पहले, इस वेल्डिंग का बट क्लीयरेंस संयुक्त को बड़े पैमाने पर मापा जाना चाहिए, और बट के अनुसार निकासी बहुत छोटा, मध्यम, बहुत बड़ा वर्गीकरण है, यदि बट निकासी बहुत बड़ी या बहुत छोटी है, तो पाइप को काटने की विधि लेनी चाहिए, एक मध्यम लघु पाइप के साथ प्रतिस्थापित किया जाएगा। इस बार, वेल्डिंग के संकोचन के कारण, एक बड़ा अंतर वाला पाइप मिलाप योग्य हो जाएगा।पाइप वेल्डिंग के संकोचन विरूपण को कम करने के लिए, समरूपता और क्रॉस वेल्डिंग की विधि को अपनाया जाना चाहिए।

3. फ्रंट और रियर वाटर कूलिंग वॉल के निचले हिस्से में फर्नेस बॉटम (कोल्ड ऐश बकेट) होता है, और रियर वॉटर कूलिंग वॉल के ऊपरी हिस्से में फ्लेम एंगल होता है, इसलिए कंपोनेंट का साइज बड़ा होता है और शेप ज्यादा खास होती है , इसलिए संयोजन करना मुश्किल है।

4. रियर वॉटर वॉल पाइप का सिंगल पास बॉल अन्य हीटिंग सरफेस पाइप से अलग होता है। क्योंकि ऊपरी हेडर बॉक्स में रियर वॉटर वॉल में फ्लेमप्रूफ एंगल होता है, फ्लेमप्रूफ एंगल झुकने पाइप की संख्या पीछे की तरह ही होती है। पानी की दीवार, लौप्रूफ एंगल की कठोरता को बढ़ाने के लिए, सीधी पाइप (सबसे भट्ठी प्रकार) को रिक्ति की भी पर्याप्त संख्या है। लौ कोण और सीधे पाइप के चौराहे के बराबर, विशेष आकार के कास्ट टी टी (तीन-) शाखा पाइप) स्थापित किया गया है। सीधी ट्यूब में और शीर्ष संबद्ध टैंक के बीच का जंक्शन छिद्र के साथ सुसज्जित है Φ 5 मिमी या 10 मिमी का mm प्रतिबंधक। इस तरह, अधिकांश कामकाजी मध्यम तुला पाइप ठंडा होने के लिए अनुकूल है। लौ कोण, और काम कर रहे मध्यम तुला पाइप का एक छोटा सा हिस्सा सुनिश्चित करता है कि सीधे पाइप और घुमावदार पाइप में विस्तार की समान मात्रा है, ताकि आंतरिक तनाव को कम किया जा सके, इसलिए गेंद के माध्यम से गुजरने की कठिनाई बढ़ जाती है।

विशेषताएं

1. मजबूत निर्माण
2. उच्च शक्ति
3. सटीक आयाम
4. जंग प्रतिरोधी खत्म

लाभ

कार्यशाला
