| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | HD Boiler |
| प्रमाणन: | ISO9001,ASME,Grade A,SGS,EN |
| मॉडल संख्या: | झिल्ली जल दीवार |
| न्यूनतम आदेश मात्रा: | एक सेट |
|---|---|
| मूल्य: | Negotiable |
| पैकेजिंग विवरण: | समुद्री यात्रा योग्य पैकिंग |
| प्रसव के समय: | तीस दिन |
| भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन, डी / पी, मनीग्राम |
| आपूर्ति की क्षमता: | 500 टन / महीना |
| शर्त: | नया | संरचना: | आग / पानी की नली |
|---|---|---|---|
| ईंधन: | कोयला / गैस / कोयला-निकाल / पानी की गर्मी | दबाव: | कम / उच्च दबाव |
| अनुप्रयोगों की सीमा: | औद्योगिक / पावर स्टेशन | NDE: | 100% पीटी, 100 आरटी, 100% यूटी |
| सामग्री: | कार्बन स्टील | पैकिंग: | आयरन फ्रेम पैकेज |
| हाई लाइट: | बॉयलर पानी की दीवार पैनल,बॉयलर पानी की दीवार ट्यूब |
||

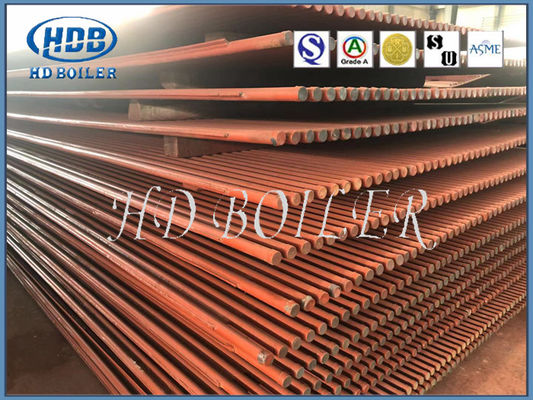

SA-210 ASME स्टैंडर्ड हाई एफिशिएंट हीट एक्सचेंज बॉयलर पार्ट वाटर वॉल पैनल्स फॉर यूटिलिटी / पावर स्टेशन प्लांट
परिचय
एचडीबी उपयोगिता और औद्योगिक बॉयलरों के लिए प्रतिस्थापन दीवार पैनल, बर्नर उद्घाटन, निरीक्षण बंदरगाह और दरवाजे प्रदान करता है।हाल ही में पूरी की गई परियोजनाओं में एक पूर्ण रीहीटर प्रतिस्थापन के हिस्से के रूप में रियर और साइडवॉल प्रतिस्थापन और दाईं ओर चित्रित द्विभाजित ट्यूबों के साथ स्टडेड बर्नर थ्रोट शामिल हैं।किसी भी ब्रांड के इंस्पेक्शन पोर्ट, कैमरा पोर्ट और एक्सेस डोर भी उपलब्ध हैं।
उत्पाद वर्णन
बॉयलर की पानी की दीवारें झिल्ली की दीवारें होती हैं जो बीच में धातु की एक पट्टी के साथ या बिना वेल्डेड ट्यूबों से बनी होती हैं।ये दीवारें दहन कक्ष के घेरे का निर्माण करती हैं।पानी की दीवार ट्यूबों को बाष्पीकरणकर्ता अनुभाग के रूप में भी जाना जाता है;इनमें पानी ज्यादातर तरल रूप में होता है जो बॉयलर में उगते ही धीरे-धीरे वाष्पित हो जाता है।
आमतौर पर पानी या भाप के बाद दहन कक्ष से गर्मी को अवशोषित करने के लिए पानी की दीवार पैनलों में होते हैं जो गर्मी विनिमय का उद्देश्य प्राप्त कर सकते हैं।
झिल्ली जल दीवार के लाभ
1. भट्ठी की दीवार की रिसावरोधीता की गारंटी और दहन कक्ष के वायु रिसाव को कम करने के लिए।
2. दहन कक्ष के पूर्ण जल शीतलन को प्राप्त करने के लिए, और बॉयलर सहायक उपकरण झिल्ली पानी की दीवार पूरक फायरिंग की स्थिति के तहत कोकिंग को रोकने के लिए लाभ है।
3. थर्मल स्टोरेज क्षमता छोटी है, दहन कक्ष की वार्मिंग तेज है और कूलिंग भी तेज है, जो बॉयलर के शुरू होने और भट्टी के बंद होने के समय को कम कर सकती है।
4. शीर्ष समर्थित वाटर कूल्ड दीवार को अपनाना अच्छा है और यह बॉयलर ढांचे के भार को कम कर सकता है, जिससे ओवरहैंग का लाभ होता है।
5. नंगे ट्यूबों की तुलना में, झिल्ली पानी की दीवार ट्यूबों की गर्मी अवशोषण क्षमता में सुधार करती है।
6. कारखाने के प्रत्यक्ष बॉयलर झिल्ली पानी की दीवार बॉयलर भागों की प्रारंभिक संयोजन डिग्री में सुधार कर सकती है और स्थापना कार्यभार को कम कर सकती है।
कार्यों
1. पानी की दीवार ईंधन कक्ष में लौ की उच्च तापमान उज्ज्वल गर्मी को अवशोषित करती है, जिससे पानी की दीवार में प्रवेश करने वाला पानी संतृप्त भाप में वाष्पित हो जाता है।
2. भट्ठी की दीवार को सुरक्षित रखें।भट्ठी की दीवार से दहन कक्ष को अलग करने के लिए, भट्ठी की दीवार को जलने से रोकने के लिए, और भट्ठी की दीवार के कोकिंग को रोकने और भट्ठी की दीवार को कोक अवशेषों के नुकसान को रोकने के लिए पानी की शीतलन दीवार को चारों ओर रखा गया है।
3. भट्ठी की दीवार की संरचना को सरल बनाएं, स्थापित करने में आसान।
4. पानी की दीवार ट्यूब उज्ज्वल गर्मी को बहुत अच्छी तरह से अवशोषित कर सकती है, इसकी वाष्पीकरण गर्मी की तीव्रता संवहन ट्यूब बंडल से चार गुना है, भट्ठी में पानी की दीवार ट्यूब को बढ़ाने के लिए उपयुक्त है, संवहन हीटिंग सतह की संख्या कम हो जाएगी।
प्रमाणीकरण
अतिरिक्त
| 1 | वाटर वॉल पैनल का उपयोग वेस्ट हीट रिकवरी बॉयलरों में किया जाता है। |
| 2 | हम वाटर वॉल पैनल का निर्माण करते हैं, ये ग्राहकों के चित्र और विशिष्टताओं के लिए कार्बन स्टील ट्यूब से निर्मित होते हैं। |
| 3 | निर्माण के दौरान, मुड़े हुए हिस्से पर अंडाकार और पतलेपन का विशेष ध्यान रखा जाता है। |
| 4 | हम वाटरवॉल पैनलों की एक विस्तृत श्रृंखला का निर्माण और आपूर्ति कर रहे हैं। |
| 5 | हमारे द्वारा पेश की जाने वाली ट्यूबों को एक महान आंतरिक दबाव का सामना करने के लिए जाना जाता है क्योंकि फिन सामग्री की एक निरंतर पट्टी ट्यूब पर सर्पिल रूप से घाव होती है। |
| 6 | इन ट्यूबों को समान रूप से गर्मी प्रदान करने के लिए जाना जाता है जिसके परिणामस्वरूप गर्मी उत्पादन में वृद्धि होती है। |
| 7 | बॉयलर में पानी की दीवार पैनलों का मुख्य कार्य उच्च तापमान लौ या ग्रिप द्वारा उत्पन्न गर्मी को अवशोषित करना और ट्यूबों में भाप या गर्म पानी उत्पन्न करना है, इसलिए कक्ष में तापमान को कम करना है। |
आवेदन
| 1 | सीएफबी बॉयलर के लिए ऊर्जा की बचत पर्यावरण संरक्षण चीन आपूर्तिकर्ता झिल्ली पानी की दीवार झिल्ली की दीवारें हैं जो बीच में धातु की एक पट्टी के साथ या बिना वेल्डेड ट्यूबों से बनी होती हैं। |
| 2 | ये दीवारें कोयला दहन कक्ष के घेरे का निर्माण करती हैं। |
| 3 | पानी की दीवार ट्यूबों को बाष्पीकरणकर्ता अनुभाग के रूप में भी जाना जाता है;इनमें पानी ज्यादातर तरल रूप में होता है जो बॉयलर में उगते ही धीरे-धीरे वाष्पित हो जाता है। |
ध्यान दें
| 1 | यांत्रिक और गर्मी हस्तांतरण आवश्यकताओं को पूरा करने के लिए वेल्ड प्रवेश का नियंत्रण स्वीकार्य सहनशीलता के लिए विरूपण का नियंत्रण। |
| 2 | पैनलों को नियमित रूप से वेल्डिंग और गर्मी उपचार के बाद कार्यशाला में सीधा करने की आवश्यकता होती है, इस सवाल का जवाब दिया जाना चाहिए कि क्या दुकान सफल साइट स्थापना के लिए आवश्यक आयामी सहनशीलता को पूरा कर सकती है? |
| 3 | क्या मौजूदा दुकान संचालन प्रक्रियाओं का उपयोग किया जा सकता है - अत्यधिक नियंत्रणों को जोड़े बिना जो लागत और समय को जोड़ देगा। |
| 4 | वेल्डिंग प्रक्रिया के माध्यम से प्रीहीटिंग और इसके रखरखाव के महत्व से कई हैंडलिंग और दुकान प्रसंस्करण के मुद्दे हो सकते हैं जो लागत में काफी वृद्धि करेंगे। |
