उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HD Boiler |
प्रमाणन: | ISO9001 , SGS , TUV , ASME , EN |
मॉडल संख्या: | सुपरहीटर और रेहटर |
न्यूनतम आदेश मात्रा: | एक सेट |
---|---|
मूल्य: | Negotiable |
पैकेजिंग विवरण: | समुद्री यात्रा योग्य पैकिंग |
प्रसव के समय: | तीस दिन |
भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 1500 टन / महीना |
ईंधन: | कोयला / गैस / तेल से चलने वाली, पानी की गर्मी | नाम: | सुपरहीटर ट्यूब कॉइल |
---|---|---|---|
दबाव: | कम / उच्च दबाव | अनुप्रयोगों की सीमा: | उद्योग / पावर स्टेशन |
विशिष्टता: | स्वनिर्धारित | सामग्री: | कार्बन स्टील / स्टेनलेस स्टील आदि |
सतह का उपचार: | चित्रित | पैकिंग: | आयरन फ्रेम पैकेज |
हाई लाइट: | बायलर में सुपरहाइटर,पावर प्लांट में रिहाइटर |
उपयोगिता / पावर स्टेशन प्लांट, दक्षता, एएसएमई मानक के लिए सुपरहाइटर हीट एक्सचेंजर्स बॉयलर सहायक
उत्पाद परिचय
सुपरहाइटर एक बॉयलर का एक हिस्सा है जो संतृप्ति तापमान से ओवरहीटिंग तापमान तक भाप को गर्म करता है।इसे स्टीम सुपरहीटर भी कहा जाता है।हीट ट्रांसफर मोड के अनुसार सुपरहीटर को संवहन प्रकार, रेडियल प्रकार और अर्ध-रेडियल प्रकार में विभाजित किया जा सकता है;संरचना की विशेषताओं के अनुसार, इसे सर्पाइन पाइप प्रकार, स्क्रीन प्रकार, दीवार प्रकार और दीवार प्रकार में विभाजित किया जा सकता है।वे समानांतर पाइप और इनलेट और आउटलेट मैनिफोल्ड से बने होते हैं।
उत्पाद समारोह और सुविधाएँ
कोयला निकाल बॉयलर के लिए एचडीबी थर्मल कुशल भाप सुपर हीटर
विशिष्टता:
सुपर हीटर सबसे महत्वपूर्ण बॉयलर सप्रे भागों में से एक हैं जो थर्मल दक्षता में सुधार करते हैं।उच्च तापमान भाप बॉयलर रेडिएंट सुपर हीटर आमतौर पर उच्च दबाव पावर प्लांट बॉयलर में लगाया जाता है।
बॉयलर में, पावर प्लांट की दक्षता बढ़ाने के लिए सुपरहाइट स्टीम के एक निश्चित तापमान पर संतृप्त भाप को गर्म करने के लिए सुपर हीटर की भूमिका है।पुनरावर्तक अनिवार्य रूप से थर्मल पावर प्लांट चक्र दक्षता में सुधार करता है।

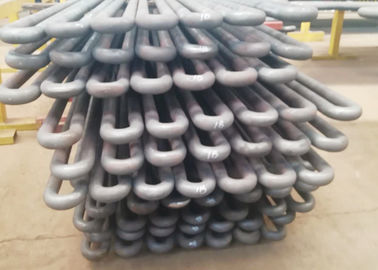

स्टीम सुपर हीटर कॉइल: सुपर हीटर कॉइल का उपयोग बॉयलर में संतृप्त भाप उत्पन्न करने के लिए किया जाता है।सुपर हीटर कॉइल का उपयोग विशेष रूप से पावर प्लांट के बॉयलर में किया जाता है।हम मिश्र धातु इस्पात के विभिन्न ग्रेडों में सुपर हीटर कॉइल का निर्माण करते हैं और ग्राहक की ड्राइंग के अनुसार या हेडर के बिना या बिना कम स्टील ट्यूब को दाग देते हैं।
बॉयलर ऑपरेटिंग परिस्थितियों में परिवर्तन, जैसे लोड स्तर, ईंधन परिवर्तन, दहन स्थिति परिवर्तन, आदि, सभी का प्रभाव सुपरहाइटर आउटलेट स्टीम तापमान पर होता है, इसलिए पावर स्टेशन बॉयलर में बॉयलर स्थिर भाप तापमान को समायोजित करने के लिए इसे स्थिर करने के लिए साधन हैं निर्दिष्ट मान। Commonly प्रयुक्त साधन हैं:
(1) पानी जेट या सतह प्रकार तापमान reducer के साथ सीधे भाप तापमान को समायोजित;
(2) भट्ठी आउटलेट के धुएं के तापमान को बदलने के लिए स्विंग बर्नर के साथ;
(3) धुएँ के रिसर्क्युलेशन समायोजन सुपरहीटर हीट अवशोषण के साथ। बायलर लोड बढ़ने पर, इनहेलर सुपरहाइटर के इनलेट और आउटलेट स्टीम का तापमान वृद्धि मूल्य बढ़ जाता है, जबकि रेडिएंट सुपरहीटर का तापमान वृद्धि मूल्य कम हो जाता है।
यदि संवाहक सुपरहीटर, रेडिएंट सुपरहीटर और सेमी-रेडिएंट सुपरहीटर ठीक से संयुक्त और कॉन्फ़िगर किए गए हैं, तो लोड और दहन की स्थिति बदलने पर आउटलेट स्टीम तापमान कम बदल सकता है। सुपरहीटर स्टैक में समानांतर पाइप की गर्मी अवशोषण और भाप प्रवाह दर होगी ऑपरेशन में भिन्न। व्यक्तिगत पाइपों में अत्यधिक तापमान से बचने के लिए, सुपरहीटर को बड़े बॉयलरों में कई पाइप समूहों में विभाजित किया जाता है।प्रत्येक पाइप समूह की भाप को भट्ठी के बाहर एकत्रित बॉक्स के साथ मिलाया जाता है और प्रत्येक पाइप समूह को बदलने के लिए भाप गाइड पाइप का उपयोग किया जाता है, ताकि प्रत्येक पाइप के बीच अत्यधिक तापमान अंतर से बचा जा सके।
उत्पाद प्रकार:
1. रेडिएंट सुपर हीटर: यह सबसे शुरुआती प्रकार का सुपर हीटर है और यह पानी की नलियों के ऊपर या पीछे स्थित होता है ताकि उन्हें प्रत्यक्ष आग या आग से बचाया जा सके।
पैरामीटर जो संवहन को बढ़ाता है
ए।ईंधन और वायु प्रवाह में वृद्धि (दहन गैस प्रवाह)
बीभाप के द्रव्यमान प्रवाह दर में वृद्धि
विकिरण मुख्य रूप से फ्लेम तापमान पर निर्भर करता है।चूंकि भाप का प्रवाह दर बढ़ जाता है, इसलिए निकास तापमान कम हो जाता है।
रेडिएंट सुपर हीटर
उन्हें ऊष्मा स्रोत के संपर्क में रखा जाता है, जिसमें धातु के तापमान में सुधार की आवश्यकता होती है।
उच्च तापमान भाप के लिए दीप्तिमान और convetive सुपर हीटर और रिहाइटर का उपयोग किया जाता है।
बॉयलर में उच्च तापमान के रेडिएंट स्टीम सुपर हीटर का उपयोग
यह साँप की तरह की ट्यूबों (कार्बन स्टील, मिश्र धातु इस्पात या गर्मी प्रतिरोधी स्टील, आदि) और संग्रह बक्से और अन्य सहायक सामग्री से बना है।ट्यूब में आम तौर पर generally32, φ38, other42 या अन्य प्रकार के विनिर्देश होते हैं, जो उपयोगकर्ता की आवश्यकताओं के अनुसार अलग-अलग होते हैं।
रंगमंच
वे सुपर हीटर के रूप में समझदार हैं लेकिन उनके बाहर निकलने का तापमान सुपर हीटर से थोड़ा कम है और उनका दबाव सुपर हीटर की तुलना में 20% -25% कम है, वे कम गुणवत्ता वाली सामग्री मिश्र रख सकते हैं।
आवेदन:
स्टीम सुपर हीटर घने ट्यूब कॉइल्स से मिलकर बना होता है और इसे टेम्पोरचर 450ºC-1000edC के तहत ग्रिप में रखा जाता है।
10 एमपीए से अधिक के पावर प्लांट बॉयलर की क्षमता के लिए, प्लैटन और कॉल्ड सुपरहीटर आमतौर पर अपनाए जाते हैं।
विवरण
1 | सामग्री की संरचना | कार्बन स्टील, मिश्र धातु इस्पात या गर्मी प्रतिरोधी स्टील, संग्रह बक्से और अन्य सहायक सामग्री।ट्यूब विनिर्देशों के अनुकूलित प्रकार हैं। |
२ | डिज़ाइन पैटर्न | ऊर्ध्वाधर या क्षैतिज लेआउट। |
३ | लाभ | सुंदर उपस्थिति, आकार, सटीकता, प्रथम श्रेणी के झुकने और वेल्डिंग तकनीक, प्रथम श्रेणी के पहचान उपकरण। |
कार्यशाला
HD बॉयलर क्लास की सुविधा में सबसे अच्छा प्रदान करता है, जिसमें शामिल हैं
