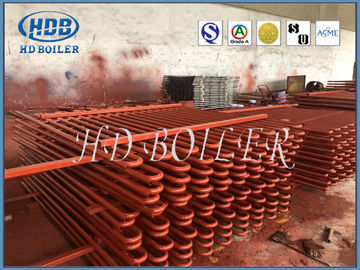

कॉइल बॉयलर सुपरहीटर और रेहटर क्लैप्स ओवलिटी मोटाई दोनों 15% से कम है

कॉइल बॉयलर सुपरहीटर और रेहटर क्लैप्स ओवलिटी मोटाई दोनों 15% से कम है

विवरण

एक बॉयलर में भाप का तापमान दबाव पर निर्भर करता है, लेकिन जब यह पानी के संपर्क में आता है, तो यह उबलते बिंदु से अधिक नहीं होता है।

· इसे "संतृप्त भाप" तापमान कहा जाता है। जब तक दबाव और तापमान स्थिर रहता है, तब तक भाप में पानी नहीं होगा, जिसे "सूखा संतृप्त भाप" कहा जाता है।

· जब भाप बॉयलर से इंजन में बहती है, तो यह तापमान में गिरावट का अनुभव करेगा और तुरंत जमावट करेगा, हालांकि पाइप में इन्सुलेशन है और इसी तरह।

जब भाप भाप में प्रवेश करती है तो संघनन भी होता है।

समारोह

सुपरहाइटर बॉयलर में भाप को गर्म करने के लिए जिम्मेदार है जो उच्च गुणवत्ता वाली सुपरहाइड स्टीम को भाप देता है। सुपरहीट स्टीम ने भाप टरबाइन के उच्च दाब सिलेंडर, कम दबाव और कम तापमान वाली भाप में काम किया है (जिसे कोल्ड रीहिटिंग कहा जाता है) ) को पुनर्मिलन में पुन: प्रस्तुत किया गया है।रिहाइटर भाप के इस हिस्से को उच्च तापमान वाली स्टीम में गर्म करने के लिए जिम्मेदार होता है। रिहीट स्टीम (जिसे रीहीट कहा जाता है) स्टीम टरबाइन और कम दबाव वाले सिलिंडर में प्रवेश करता है, और अंत में पानी में संघनित करने के लिए कंडेनसर में प्रवेश करता है।

उपरोक्त प्रक्रिया से यह देखा जा सकता है कि स्टीमर को गर्म करने के लिए रिहाइटर और सुपरहीटर दोनों का उपयोग किया जाता है, लेकिन भाप के पैरामीटर अलग-अलग होते हैं। सुपरहीटर में भाप उच्च तापमान और उच्च दबाव से संबंधित होती है, और सामग्री को उच्चतर होने की आवश्यकता होती है reheater, जबकि reheater में भाप उच्च तापमान और निम्न दबाव के अंतर्गत आता है, और सामग्री को सुपर-हीटर से कम होना आवश्यक है।

सुरक्षा वाल्व की स्थापना इसलिए है क्योंकि किसी भी सामग्री की अपनी कार्य सीमा होती है, सुपरहीटर या रिहाइटर के रूप में, इसकी सामग्री में तापमान और दबाव सहित निश्चित कार्य सीमा भी होती है। सुरक्षा वाल्व की स्थापना कार्रवाई के माध्यम से सुपरहीटर या रिहाइटर डिस्चार्ज दबाव बनाना है सेफ्टी वाल्व जब स्टीम प्रेशर सेट वैल्यू से अधिक हो जाता है, तो पाइप विस्फोट या यहां तक ​​कि भट्ठी विस्फोट की सीमा से अधिक सामग्री के कारण दुर्घटना से बचने के लिए।

ऐतिहासिक समीक्षा

·स्टीम-ड्रायर्स और स्टीम-ट्रैप्स कंडेनड पानी को पाइपों से निकाल सकते हैं, और स्टीम-जैकेटिंग सिलेंडर कंडेनसेशन को कम कर सकते हैं, जो समस्या को खत्म नहीं करते हैं।

·यह 19 वीं शताब्दी में महसूस किया गया था कि एक बार बॉयलर में पानी के साथ भाप को निकटता से हटा दिया गया था, इससे अतिरिक्त गर्मी प्राप्त हो सकती है और इसका तापमान उबलते बिंदु से ऊपर उठाया जा सकता है।

·इसे "सुपरहिटिंग" कहा जाता है।

·पर्याप्त अतिरिक्त गर्मी के साथ, भाप के तापमान में वृद्धि तापमान में गिरावट के लिए क्षतिपूर्ति की तुलना में अधिक होगी क्योंकि यह पाइप-काम और इंजन से गुजरता है और संक्षेपण को समाप्त किया जा सकता है।

· ट्यूब की विफलता बिजली संयंत्रों में मजबूर आउटेज के प्रमुख कारणों में से एक है।विफलता को रोकने के प्रमुख तरीकों में से एक है ट्यूबों के शेष उपयोगी जीवन की भविष्यवाणी करना।

· ट्यूब के अनुमानित जीवनकाल का सटीक आकलन करके, पावर प्लांट संचालकों के पास भविष्य के निरीक्षणों को प्राथमिकता देने और नलिका को चलाने, मरम्मत या बदलने के बारे में निर्णय लेने के लिए आवश्यक जानकारी है।

· हम ट्यूबों के शेष उपयोगी जीवन का विश्लेषण कैसे करते हैं:

· सुपरहीटर या रिहाइटर ट्यूब का जीवनकाल समय, तापमान और तनाव से प्रभावित होता है।

· ट्यूब के शेष उपयोगी जीवन को मापने के लिए, भाप के दबाव, मूल और वर्तमान दीवार की मोटाई और ट्यूब के बाहरी व्यास (OD) पर जानकारी का उपयोग ट्यूब के तनाव इतिहास की गणना करने के लिए किया जाता है।· स्टीमसाइड स्केल मोटाई का उपयोग ट्यूब के प्रभावी तापमान इतिहास को मापने के लिए किया जाता है।

· तनाव इतिहास और प्रभावी तापमान इतिहास की तुलना निर्दिष्ट ट्यूब सामग्री की रेंगना टूटना सामग्री से की जाती है।इस जानकारी से, ट्यूब के शेष उपयोगी जीवन की गणना की जा सकती है - साथ ही बॉयलर में तापमान प्रोफाइल भी।

· हॉट स्पॉट और अपव्यय पैटर्न को भी पहचाना जा सकता है।

अग्रिम प्रौद्योगिकी

एचडीबी को अपने शेष उपयोगी जीवन विश्लेषण प्रणाली का उपयोग करके ट्यूबों के जीवन की भविष्यवाणी करने का व्यापक अनुभव है।

· सिस्टम ऑन-साइट गैर-विनाशकारी परीक्षण के दौरान ट्यूब के ऑक्साइड और दीवार की मोटाई को मापता है और इसका उपयोग शेष उपयोगी जीवन की गणना करने के लिए किया जाता है।

· एचडीबी ने 1991 में ऑक्साइड मापने की तकनीक विकसित की और अब इसे दुनिया भर में मानक के रूप में उपयोग किया जाता है।
