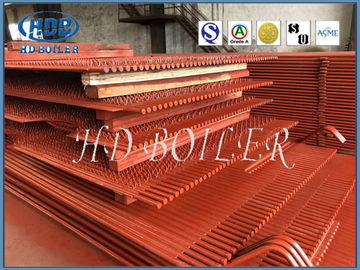

उच्च कुशल ASME मानक बॉयलर पानी की दीवार पैनलों, बॉयलर में पानी की दीवार ट्यूबों

उच्च कुशल एएसएमई मानक बॉयलर पानी की दीवार पैनल, बॉयलर में पानी की दीवार ट्यूब

पानी की दीवार पैनल विवरण

आमतौर पर भट्ठी की दीवार की आंतरिक सतह पर लंबवत रखी जाती है, इसका उपयोग मुख्य रूप से भट्ठी में लौ और उच्च तापमान ग्रिप गैस से उज्ज्वल गर्मी को अवशोषित करने के लिए किया जाता है। यह आधुनिक बॉयलर की बाष्पीकरणीय हीटिंग सतह का मुख्य प्रकार है और बुनियादी भी है बॉयलर के जल परिसंचरण लूप का हिस्सा। दोनों शीतलन और सुरक्षात्मक भट्ठी की दीवार की भूमिका के कारण, इसलिए नाम।

वाटर-कूलिंग दीवारों को मूल रूप से गर्म करने के लिए नहीं, बल्कि भट्ठी को ठंडा करने के लिए डिज़ाइन किया गया था ताकि यह उच्च तापमान पर क्षतिग्रस्त न हो। बाद में, इसके अच्छे हीट एक्सचेंज फ़ंक्शन के परिणामस्वरूप, धीरे-धीरे ड्रम को मुख्य हीटिंग बनने के लिए बदल दिया गया। बॉयलर के हिस्से।

बॉयलर भट्टी की भीतरी दीवार पर कई समानांतर पाइपों से बनी एक बाष्पीकरणीय ताप सतह की व्यवस्था की जाती है। पानी की दीवार की भूमिका भट्ठी में उच्च तापमान की लौ या ग्रिप गैस की तेज गर्मी को अवशोषित करना, भाप या गर्म पानी उत्पन्न करना है। पाइप, भट्ठी की दीवार के तापमान को कम करें, और भट्ठी की दीवार की रक्षा करें। बड़ी क्षमता वाले बॉयलर में, लौ का तापमान बहुत अधिक होता है और थर्मल विकिरण की तीव्रता बहुत अधिक होती है। बॉयलर में 40 से 50 प्रतिशत या अधिक होता है पानी की दीवार द्वारा अवशोषित गर्मी। कुछ छोटी क्षमता वाले बॉयलरों के अपवाद के साथ, आधुनिक वॉटर ट्यूब बॉयलर मुख्य बाष्पीकरणीय हीटिंग सतह के रूप में वाटर कूलिंग दीवारों का उपयोग करते हैं।

पैरामीटर

प्रकार

लाइट-पाइप पानी की दीवार

प्रकाश पाइप की पानी की दीवार सामान्य बॉयलर स्टील पाइप से बनी होती है। छोटे और मध्यम क्षमता वाले बॉयलरों में व्यापक रूप से उपयोग किया जाता है।वाटर-कूलिंग वॉल व्यवस्था की जकड़न डिग्री को पाइप के रिक्ति s और पाइप के बाहरी व्यास d के बीच के अनुपात (s/d) द्वारा मापा जाता है।बॉयलर की क्षमता छोटी है, s/d बड़ी है (1.5 ~ 2), धातु उपयोग दर अधिक है, और भट्ठी की दीवार का सुरक्षात्मक प्रदर्शन खराब है, और भारी भट्टी की दीवार आमतौर पर फायरब्रिक से बनाई जाती है। जैसे-जैसे बॉयलर की क्षमता बढ़ती है, s/ डी घट जाती है (1.1 ~ 1.2), धातु उपयोग दर कम है, और हल्की भट्ठी की दीवार को अपनाया जा सकता है। जब एस / डी <1.1, पाइप दीवार का उपयोग किया जा सकता है। प्रकाश-पाइप जल-ठंडा दीवार की निर्माण प्रक्रिया सरल है और बड़े यंत्रीकृत उपकरणों की आवश्यकता नहीं है।हालांकि, बॉयलर की सीलिंग खराब है, भट्ठी की दीवार की संरचना जटिल है और निर्माण कठिन है, और सहायक क्रेन की संरचना भी जटिल है।

झिल्ली पानी की दीवार

पाइप और फिन द्वारा वेल्डेड एक झिल्ली पानी की दीवार की एक वायुरोधी संरचना। लाभ: भट्ठी में कम हवा का रिसाव; स्टील संरचना के भार को कम करने और बॉयलर की लागत को कम करने के लिए पाइप की दीवार को अपनाया जा सकता है। इसका उपयोग करना सुविधाजनक है निलंबित संरचना और थर्मल विस्तार प्रणाली में सुधार। बड़े मशीनीकृत उत्पादन के लिए उपयुक्त, उच्च कोडांतरण दर; गर्मी भंडारण की छोटी क्षमता, छोटा शुरू और बंद समय। दोष यह है कि निर्माण प्रक्रिया अधिक जटिल है। बड़ी क्षमता, उच्च तापमान और उच्च - प्रेशर बॉयलर मेम्ब्रेन वॉटर वॉल का इस्तेमाल करते हैं।

आवेदन

बॉयलर की पानी की दीवारें झिल्ली की दीवारें होती हैं जो बीच में धातु की एक पट्टी के साथ या बिना वेल्डेड ट्यूबों से बनी होती हैं।ये दीवारें कोयला दहन कक्ष के घेरे का निर्माण करती हैं।पानी की दीवार ट्यूबों को बाष्पीकरणकर्ता अनुभाग के रूप में भी जाना जाता है;इनमें पानी ज्यादातर तरल रूप में होता है जो बॉयलर में उगते ही धीरे-धीरे वाष्पित हो जाता है।

गारंटी

1. एक साल की वारंटी
2. पूर्व-कारखाना मूल्य पर उपलब्ध स्पेयर पार्ट्स
3. विभिन्न वोल्टेज उपलब्ध
4. प्रसव से पहले 100% परीक्षण किया गया
5. ग्राहकों को पहले निर्माण के लिए तैयार करने में सहायता करें, और इंजीनियर की व्यवस्था भी कर सकते हैं स्थापना और कमीशनिंग का ऑनसाइट निर्देश
6. प्रथम-पंक्ति ऑपरेटरों को प्रशिक्षित करें;
7. उपकरण की जांच करें;


प्रमाणीकरण
