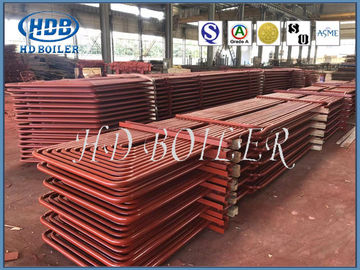

स्टील बॉयलर पुर्जों कोयला निकाल दिया उच्च कुशल हीट एक्सचेंजर ASME मानक

उत्पाद वर्णन

सुपरहाइटर बॉयलर के सबसे महत्वपूर्ण भागों में से एक हैं जो गर्मी विनिमय दक्षता में सुधार करते हैं।

बॉयलर में, बिजली संयंत्र की दक्षता में सुधार करने के लिए सुपरहीटेड भाप के एक निश्चित तापमान पर संतृप्त भाप को गर्म करने के लिए है। संक्षेप में, पुनरावर्तक थर्मल पावर प्लांट की रीसाइक्लिंग दक्षता में सुधार करता है।

सुपरहीटर अपने संतृप्ति बिंदु के ऊपर भाप का तापमान है।

एक पुनरावर्तक मूल रूप से एक सुपरहीटर होता है जो टरबाइन के उच्च दबाव वाले चरण से भाप को गर्म करने का कारण बनता है। फिर से भाप को टरबाइन के निम्न दबाव स्तर पर भेजा जाता है। उच्च दबाव और कम दबाव वाले टरबाइनों के बीच भाप को गर्म करने से , विद्युत संयंत्र चक्र की विद्युत दक्षता को 40 प्रतिशत से अधिक तक बढ़ाया जा सकता है। बड़े रिसाइकलरों पर हीट रिसाइक्लिंग का उपयोग किया जाता है क्योंकि यह केवल बड़े बिजली संयंत्रों में आर्थिक रूप से व्यवहार्य है।

विवरण

सुपरहीटर

आम तौर पर 30 ~ 60 मिमी। सबसे सामान्य प्रकार का प्रवाह सुपरहॉट सर्पेन्टाइन ट्यूब होता है। इसमें एक अधिक सघन ट्यूब समूह होता है, इसे सजाने में 450 ~ 1000 ℃ ग्रिप गैस तापमान, ऊर्ध्वाधर और पार्श्व अपरदन की ग्रिप गैस होती है। मुख्य रूप से फ्ल्यू गैस संवहन द्वारा ऊष्मा को पाइप में स्थानांतरित कर देता है, और कुछ ऊष्मा विकिरण द्वारा अवशोषित हो जाती है। प्लेट-प्रकार के सुपरहीटर में ट्यूब स्क्रीन की बहुलता होती है, जो भट्टी के ऊपरी भाग में या आउटलेट पर, विकिरण से संबंधित होती है। सेमी-रेडिएशन टाइप सुपरहीटर। पूर्व भट्टी की आंच से रेडिएंट को अवशोषित करता है, जबकि बाद वाला कुछ संवहन ताप को भी अवशोषित करता है। पावर स्टेशन में 10 एमपीए से ऊपर के बॉयलर, स्क्रीन प्रकार और सर्पिन प्रकार के सुपरहीटर का उपयोग आमतौर पर गर्मी अवशोषण को बढ़ाने के लिए किया जाता है। दीवार भट्ठी की भीतरी दीवार पर लगाया जाने वाला सुपरहैटर रेडिएंट सुपरहैटर है, जिसका उपयोग कम ही किया जाता है। दीवार पर चढ़कर सुपरहीटर का उपयोग भट्ठी की दीवार और संवहन fl की दीवार बनाने के लिए बड़ी क्षमता वाले पावर स्टेशन बॉयलर में किया जाता हैue। तस्वीर कई सुपरहीटर की व्यवस्था को दिखाती है। सुपरहीटर के साथ छोटी क्षमता वाले औद्योगिक बॉयलरों को केवल सिंगल स्टेज सुपरहीटर के साथ आवश्यकताओं को पूरा किया जा सकता है।

पुनरावर्तक

रिहाइटर लेआउट सुपरहाइटर लेआउट का अनुसरण करता है, जिसमें संवहन, विकिरण और अर्ध-विकिरण शामिल हैं।

संवहन पुनरावर्तक में रिवर्स फ्लो, डाउनस्ट्रीम प्रवाह और मिश्रित प्रवाह, एकल कॉइल, डबल कॉइल, मल्टी-कॉइल, समानांतर और कंपित, ऊर्ध्वाधर और क्षैतिज प्रकार, सामने की दीवार के समानांतर और सामने की दीवार पर लंबवत है। कंक्रीट रिहाइटर मुख्य रिहैटर है कि संवहन गर्मी को अवशोषित करता है।

रेडिएंट रेहटर भट्ठी विकिरण को अवशोषित करने वाले रिहाइटर को संदर्भित करता है।

अर्ध-दीप्तिमान रिहाइटर (प्लेट सुपरहीटर) रिहर्स का उल्लेख करते हैं जो भट्ठी से अधिक विकिरण को अवशोषित करते हैं (कुल गर्मी का 1/2 से अधिक)।

पुनरावर्तक का भौतिक चयन सिद्धांत सुपरहीटर के समान है।चूंकि रिहिंग स्टीम शीतलन क्षमता में सुपरहीटर से नीच है, इसलिए डिजाइन दीवार का तापमान आमतौर पर समान तापमान स्तर के सुपरहीटर की तुलना में अधिक होता है। उच्च तापमान रिहेटर्स की मुख्य नलिकाएं आमतौर पर मिश्र धातु इस्पात से बनी होती हैं (धातु ट्यूब 5% मिश्र धातु से अधिक होती हैं। तत्वों)। उदाहरण के लिए, 12CrlMoV, स्टील 102, sa213-t91, sa213-tp304, sa213-tp347, आदि।

मतभेद

आवेदन

संतृप्त भाप को गर्म करने के लिए उपयोग करें, भाप का तापमान 900 डिग्री सेल्सियस तक हो सकता है।
सुपरहाइटर क्षमता पावर जनरेशन बढ़ाने के लिए अपग्रेड करता है

कार्यशाला
