उत्पत्ति के प्लेस: | चीन |
ब्रांड नाम: | HD BOILER |
प्रमाणन: | ISO9001 , SGS , TUV , ASME , EN |
मॉडल संख्या: | पानी की दीवार पैनल |
न्यूनतम आदेश मात्रा: | एक सेट |
---|---|
मूल्य: | Negotiable |
पैकेजिंग विवरण: | समुद्री यात्रा योग्य पैकिंग |
प्रसव के समय: | तीस दिन |
भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 500 टन / महीना |
सामग्री: | कार्बन स्टील, मिश्र धातु, स्टेनलेस स्टील | सतह का उपचार: | चित्रित |
---|---|---|---|
एचएस कोड: | 3215960855 | पैकेजिंग: | आयरन फ्रेम पैकिंग |
ईंधन: | कोयला / गैस / कोयला-निकाल / पानी की गर्मी | विशिष्टता: | स्वनिर्धारित |
हाई लाइट: | बॉयलर पानी की दीवार पैनल,बॉयलर पानी की दीवार ट्यूब |

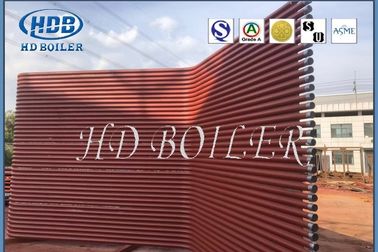

चित्रित निर्बाध वाटरवॉल पैनल हीट एक्सचेंजर बॉयलर स्पेयर पार्ट्स उच्च कुशल
उत्पाद वर्णन
आमतौर पर भट्ठी की दीवार की आंतरिक सतह पर लंबवत रखी जाती है, इसका उपयोग मुख्य रूप से भट्टी में ज्वाला और उच्च तापमान वाले फ्ल्यू गैस से उज्ज्वल गर्मी को अवशोषित करने के लिए किया जाता है। यह आधुनिक बॉयलर की वाष्पीकरणीय हीटिंग सतह का मुख्य प्रकार है और मूल भी है बॉयलर के जल संचलन लूप का हिस्सा। ठंडा और सुरक्षात्मक भट्ठी की दीवार का एक संयोजन।
वाटर-कूलिंग की दीवारों को मूल रूप से गर्म करने के लिए नहीं, बल्कि भट्टी को ठंडा करने के लिए डिज़ाइन किया गया था ताकि यह उच्च तापमान पर खराब न हो। इसके अच्छे ताप विनिमय कार्य के परिणामस्वरूप, धीरे-धीरे मुख्य हीटिंग बनने के लिए ड्रम को बदल दिया गया। बॉयलर के कुछ हिस्सों।
बॉयलर की भट्ठी की भीतरी दीवार पर कई समानांतर पाइपों से बनी एक बाष्पीकरणीय ताप की सतह को व्यवस्थित किया जाता है। पानी की दीवार की भूमिका भट्ठी में उच्च तापमान की लौ या ग्रिप गैस की उज्ज्वल गर्मी को अवशोषित करने के लिए होती है, जिससे भाप या गर्म पानी उत्पन्न होता है। पाइप, भट्ठी की दीवार के तापमान को कम, और भट्ठी की दीवार की रक्षा। बड़ी क्षमता बॉयलर में, लौ का तापमान बहुत अधिक है और थर्मल विकिरण की तीव्रता बहुत अधिक है। बॉयलर में 40 से 50 प्रतिशत या उससे अधिक होता है पानी की दीवार द्वारा अवशोषित गर्मी। कुछ छोटी क्षमता वाले बॉयलरों के अपवाद, आधुनिक वॉटर ट्यूब बॉयलर मुख्य वाष्पीकरणीय ताप सतह के रूप में वाटर कूलिंग दीवारों का उपयोग करते हैं।
विनिर्देश
नाम | झिल्ली पानी पैनल |
सामग्री | कार्बन स्टील, मिश्र धातु, स्टेनलेस स्टील |
ट्यूब का आकार | Φ38 - 76 मिमी, अनुकूलित करें |
मानक | एसजीएस, आईएसओ, ASME |
नमूना | जड़ा हुआ |
आवेदन | बॉयलर दहन कक्ष के चारों ओर स्थित है |
लाभ
1. भट्ठी की दीवार को सील करना और दहन कक्ष में हवा के रिसाव को कम करना।
2. दहन कक्ष के पूर्ण जल शीतलन को स्थिर करें, जो तीव्र दहन के मामले में कोक गठन को रोकने में सहायक है।
3. गर्मी भंडारण की छोटी क्षमता, दहन कक्ष का तेजी से ताप और तेजी से ठंडा होना, बॉयलर के शुरू होने और बंद होने के ठंडा समय को छोटा कर सकता है।
4. यह पाइप भट्ठी की दीवार का उपयोग करने के लिए उपयुक्त है, जो बॉयलर फ्रेम के भार को बहुत कम करता है और निलंबन के लिए सुविधाजनक है।
ऑप्टिकल ट्यूब के साथ 5.compared, ट्यूब की गर्मी अवशोषण क्षमता में सुधार हुआ है।
6. बॉयलर घटकों के पूर्व-संयोजन की डिग्री में सुधार किया जाता है, जो सुविधाजनक है और स्थापना कार्यभार को कम करता है।
गुणवत्ता नियंत्रण
1. 200,000 वर्ग मीटर का निर्माण क्षेत्र
2. 150 इंजीनियर
3. 600 कोडेड वेल्डर
4. 60 लाइसेंसधारी निरीक्षक (NDT स्तर- III प्रशिक्षक)
5. डिजाइन और निर्माण बॉयलर के लिए क्लास-ए लाइसेंस
6. आईएसओ 9001: 2008 गुणवत्ता प्रणाली
7. पावर बॉयलरों का ASME सर्टिफिकेट
8. ASME 'S', 'U' और NB स्टाम्प प्राधिकरण
